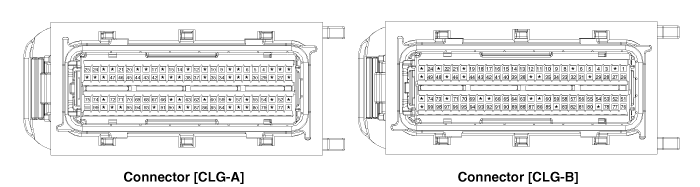

1. TCM connector and terminal function
2. TCM terminal function
Connector [CLG-A]

Pin

Description

Pin

Description

1

-

45

Position switch 'CODE S2'

2

-

46

Position switch 'CODE S3'

3

-

47

Position switch 'CODE S4'

4

-

48

-

5

Power ground

49

-

6

Power ground

50

-

7

-

51

-

8

-

52

Battery power 1

9

CCP CAN High

53

-

10

CAN High

54

Sports mode down switch

11

-

55

Power ground

12

-

56

-

13

-

57

-

14

-

58

-

15

-

59

-

16

-

60

-

17

-

61

-

18

-

62

-

19

-

63

-

20

-

64

-

21

-

65

-

22

-

66

-

23

-

67

-

24

-

68

-

25

-

69

-

26

-

70

-

27

IG_1

71

-

28

-

72

-

29

Sports mode up switch

73

-

30

Power ground

74

-

31

-

75

-

32

-

76

-

33

-

77

Battery power 2

34

CCP CAN Low

78



35

CAN Low

79

Sports mode Select switch

36

-

80

Power ground

37

-

81

-

38

-

82

-

39

-

83

-

40

-

84

Shift lock solenoid

41

-

85

Reverse lamp relay

42

-

86

P/N relay

43

-

87

-

44

Position switch 'CODE S1'

88

-

Connector [CLG-B]

Pin

Description

Pin

Description

1

Shift solenoid D(VFS-OD)

52

Shift solenoid A(VFS-UD)

3

Input speed sensor signal

53

Shift solenoid F(SS-B)

4

Output speed sensor signal

54

Power output speed

26

Torque Converter Clutch solenoid (VFS-T/Con)

55

Oil temperature sensor (-)

27

Shift solenoid C(35R_VFS)

57

Oil temperature sensor (+)

28

Shift solenoid E(SS-A)

76

Ground (Power 1)

29

Power input speed

77

Ground (Power 2)

51

Pressure control solenoid A(VFS-LINE)

78

Shift solenoid B(VFS-26B)

3. TCM Terminal input/ output signal
Connector [CLG-A]

Pin

No.

Signal

Condition

Type

Level

Test

Result

Remark

A05

PWRGND

-

GND

Max.100 mV @Batt GND

0.03V

Power Ground

A06

PWRGND

-

GND

Max.100 mV @Batt GND

0.03V

Power Ground

A09

INSTCANHI

High

COMM

Dominant:2.75∼4.5(3.5)V

Recessive:2.0∼3.0(2.5)V

3.6V

Instrument CAN High

Low

2.5V

A10

CANHI

High

COMM

Dominant:2.75∼4.5(3.5)V

Recessive:2.0∼3.0(2.6)V

3.6V

CAN High

Low

2.6V

A27

IGN

ON

Power

0<IGN<16V

Vbatt

Level

    Battery voltage after

     IGN Key

OFF

0.018 V

A29

TIPUP

UP ON

Discrete Input

Off : ATIGN-0.5V Min

On : 1.0V Max

0.17V

Up Shift Switch

Others

Vbatt

Level

A30

PWRGND

-

GND

Max.100 mV @Batt GND

0.03V

Power Ground

A34

INSTCANLO

High

COMM

Recessive:2.0∼3.0(2.5)V

Dominant:0.5∼2.25(1.5)V

2.5V

Instrument CAN Low

Low

1.5V

A35

CANLO

High

COMM

Recessive:2.0∼3.0(2.5)V

Dominant:0.5∼2.25(1.5)V

2.6V

CAN Low

Low

1.6V

A44

TRSCODEA

High

Discrete Input

On : ATIGN-0.5V Min

Off : 1.0V Max

Vbatt

Level

T/M Range Sensor Code A

(Active High)

Low

0.2 V

A45

TRSCODEB

High

Discrete Input

On : ATIGN-0.5V Min

Off : 1.0V Max

Vbatt

Level

T/M Range Sensor Code B

(Active High)

Low

0.2 V

A46

TRSCODEC

High

Discrete Input

On : ATIGN-0.5V Min

Off : 1.0V Max

Vbatt

Level

T/M Range Sensor Code C

(Active High)

Low

0.2 V

A47

TRSCODED

High

Discrete Input

On : ATIGN-0.5V Min

Off : 1.0V Max

Vbatt

Level

T/M Range Sensor Code D

(Active High)

Low

0.2 V

A52

BATT1

-

Power

0<Vbatt<16

Vbatt

Level

Battery voltage

A54

TIPDOWN

DOWN ON

Discrete Input

Off : ATIGN-0.5V Min

On: 1.0V Max

0.17V

Down Shift Switch

Others

Vbatt

Level

A55

PWRGND

-

GND

Max.100 mV @Batt GND

0.03V

Power Ground

A77

BATT2

-

Power

0<Vbatt<16

Vbatt

Level

Battery voltage

A79

TIPSEL

TIP mode

Discrete Input

Off : ATIGN-0.5V Min

On: 1.0V Max

0.17V

Tiptronic Sel Switch

Others

Vbatt

Level

A80

PWRGND

-

GND

Max.100 mV @Batt GND

0.03V

Power Ground

A84

SFTLOC

High

Discret Output

Vhigh =IGN – 0.5V (min)

Vlow =1V (max)

Vbatt

Level

Shift lock Solenoid

(Low-side driven)

Low

0.9 V

A85

REVLTRLY

R  ON

Discret Output

Vhigh =IGN – 0.5V (min)

Vlow =1V (max)

Vbatt

Level

Reverse Light Relay

(Low-side driven)

Others

0.24 V

A86

PNRLY

High

Discret Output

Vhigh =IGN – 0.5V (min)

Vlow =1V (max)

Vbatt

Level

P/N Relay

(Low-side driven)

Low

0.21 V

Connector [CHG-B]

Pin

No.

Signal

Condition

Type

Level

Test Result

Remark

B01

ODSOL



PWMOUT

 Dither frequency : 250~300Hz

 Base frequency :2~ 4KHz

15 V

Variable force solenoid

(Low-side driven)

0.2 V

B03

TISS

High

Frequency Input

40% <Duty<60%

0.5Hz <Freq.<10KHz

1.62V

Input Speed Sensor Signal

(Hall Sensor)

Low

0.79 V

B04

TOSS

High

Frequency Input

40% <Duty<60%

0.5Hz <Freq.<10KHz

1.63V

Output Speed Sensor Signal

(Hall Sensor)

Low

0.78 V

B26

LOCKUPSOL



PWMOUT

 Dither frequency : 250~300Hz

 Base frequency :2~ 4KHz

14.9 V

Variable force solenoid

(Low-side driven)

0.27 V

B27

35RSOL



PWMOUT

 Dither frequency : 250~300Hz

 Base frequency :2~ 4KHz

15 V

Variable force solenoid

(Low-side driven)

0.3 V

B28

SHIFTSOLA



PWMOUT

  Peak current : 750mA (for 1s)

  Hold current : 470mA

14.8V

Shift Control Solenoid

Valve - A

(Low-side driven)

0.27 V

B29

TISSPWR

ON

Power

Voltage Range : 8V ± 0.25V

8V

Input Speed Sensor Power

(Hall sensor)

OFF

0.01 V

B51

LPSOL



PWMOUT

 Dither frequency : 250~300Hz

 Base frequency :2~ 4KHz

14.9 V

Variable force solenoid

(Low-side driven)

0.27 V

B52

UDSOL



PWMOUT

 Dither frequency : 250~300Hz

 Base frequency :2~ 4KHz

15 V

Variable force solenoid

(Low-side driven)

0.27 V

B53

SHIFTSOLB



PWMOUT

  Peak current : 750mA (for 1s)

  Hold current : 470mA

15V

Shift Control Solenoid

Valve - B

(Low-side driven)

0.2 V

B54

TOSSPWR

ON

Power

Voltage Range : 8V ± 0.25V

8V

Output Speed Sensor Power

(Hall sensor)

OFF

0.01 V

B55

TOILTEMP

ON

Analog Input

Vmax=3.26V @ -40℃

Vmin=0.29V @ 150℃

Sensor level (0.29V~3.26V)

Oil Temperature Sensor Signal

OFF

0.01V

B76

SOLPWRA

ON

Power

BATT± 0.1V @ 450RPM ↑

Vbatt Level

Solenoid Supply Voltage

(Hi-side driven)

OFF

0.017V

B77

SOLPWRB

ON

Power

BATT± 0.1V @ 450RPM ↑

Vbatt Level

Solenoid Supply Voltage

(Hi-side driven)

OFF

0.017 V

B78

26BRAKESOL



PWMOUT

0V/Vbatt Level

9V < Vbatt Level < 16V

15 V

Variable force solenoid

(Low-side driven)

0.27 V
