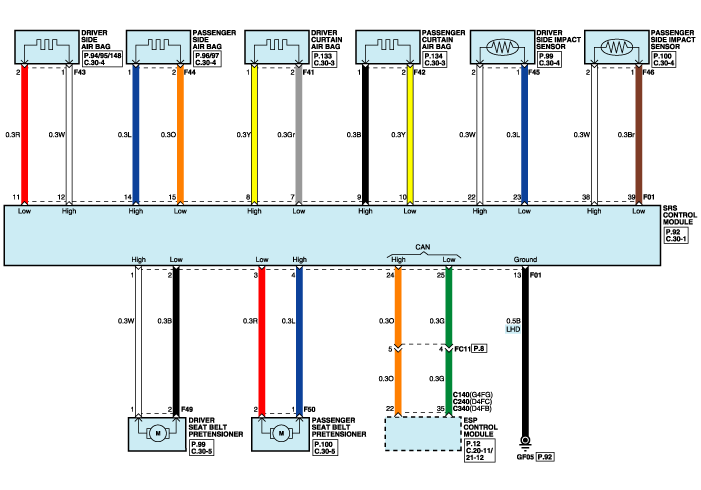

Circuit Diagram (1)

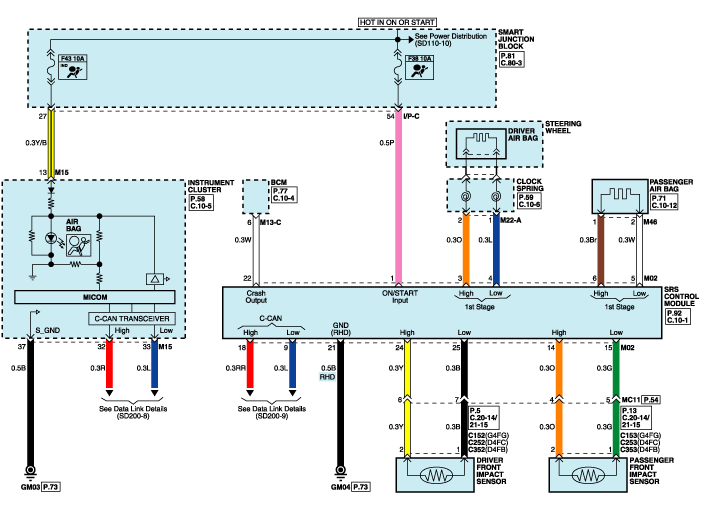

Circuit Diagram (2)

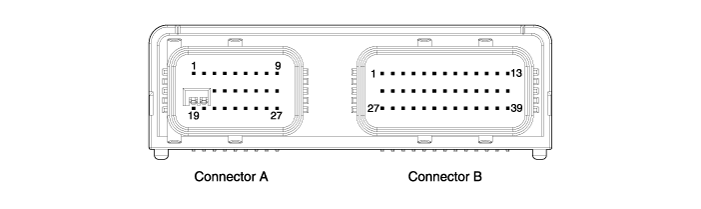

SRSCM Connector Terminal

Pin

Function (Connector A)

Pin

Function (Connector B)

1

IGN - 1

1

Retractor pretensioner - Front, Driver - High (+)

2

-

2

Retractor pretensioner - Front, Driver - Low (-)

3

Driver airbag 1st stage - High (+)

3

Retractor pretensioner -

Front, Passenger - Low (-)

4

Driver airbag 1st stage - Low (-)

4

Retractor pretensioner -

Front, Passenger - High (+)

5

Passenger airbag 1st stage - Low (-)

5

-

6

Passenger airbag 1st stage - High (-)

6

-

7

-

7

Curtain airbag - Driver - Low (-)

8

-

8

Curtain airbag - Driver - High (+)

9

C-CAN SRSCM to Vehicle - Low (-)

9

Curtain airbag - Passenger - High (+)

10

Shorting bag

10

Curtain airbag - Passenger - Low (-)

11

Shorting bag

11

Side airbag - Front, Driver - Low (-)

12

-

12

Side airbag - Front, Driver - High (-)

13

-

13

Ground

14

Front impact sensor - passenger - High(+)

14

Side airbag - Front, Passenger - High (+)

15

Front impact sensor - passenger - Low(+)

15

Side airbag - Front, Passenger - Low (-)

16

-

16

-

17

-

17

-

18

C-CAN SRSCM to Vehicle - High (+)

18

-

19

-

19

-

20

-

20

-

21

GND

21

-

22

Crash output

22

Side impact sensor - Front, Driver - High (+)

23

-

23

Side impact sensor - Front, Driver - Low (+)

24

Front impact sensor driver - High (+)

24

Local - CAN SRSCM to ESP - High (+)

25

Front impact sensor driver - Low (-)

25

Local - CAN SRSCM to ESP - Low (-)

26

-

26

-

27

-

27

-





























28

-

29

-

30

-

31

-

32

-

33

-

34

-

35

-

36

-

37

-

38

Side impact sensor - Front, Passenger - High (+)

39

Side impact sensor - Front, Passenger - Low (+)
