Component (1)

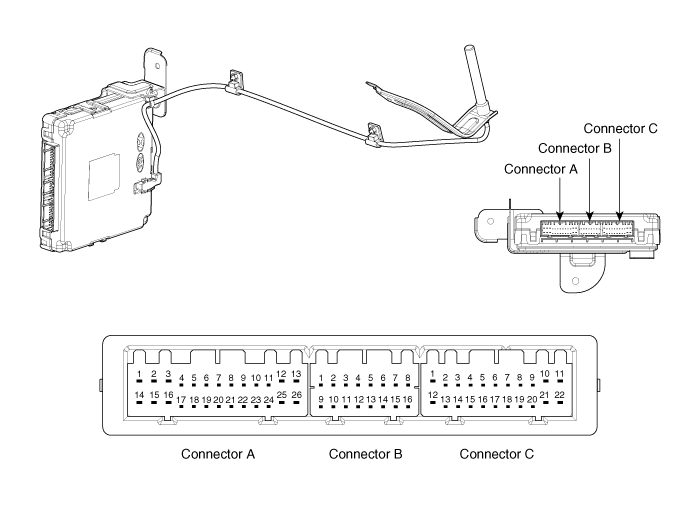

Connector Pin Information

No.

Connector A(26 pins)

No.

Connector B(16 pins)

No.

Connector C(22 pins)

1

Battery power load

1

CAN L

1

Start/Stop button switch ILL

2

 -

2

CAN H

2

Start/Stop button lamp

3

Power ground 1

3

 -

3

 -

4

IGN 1

4

Stop lamp fuse

4

Internal antenna #2 power

5

IGN 1 relay

5

Brake switch

5

Internal antenna #1 power

6

ACC

6

Immobilizer antenna power

6

 -

7

IGN 2

7

 -

7

 -

8

Start/Stop button switch 2

8

Wheel speed

8

Trunk antenna power

9

 -

9

Driver toggle button

9

Bumper antenna power

10

 -

10

 -

10

Assistant antenna power

11

 -

11

External buzzer

11

Driver antenna power

12

CAN H

12

P position / Clutch switch

12

SSB LED Blue / GN

13

CAN L

13

Start feedback

13

SSB illumination power

14

Battery voltage CPU

14

Immobilizer antenna ground

14

 -

15

 -

15

Diagnostic - K

15

Internal antenna #2 ground

16

Power ground 2

16

Start/Stop button switch LED

16

Internal antenna #1 ground

17

Starter relay





17

 -

18

IGN 2 relay

18

 -

19

ACC relay

19

Trunk antenna ground

20

 -

20

Bumper antenna ground

21

Trunk lid switch

21

Assistant antenna ground

22

 -

22

Driver antenna ground

23

RPM





24

EMS COM

25

Start/Stop button switch 1

26

Assistant toggle button
