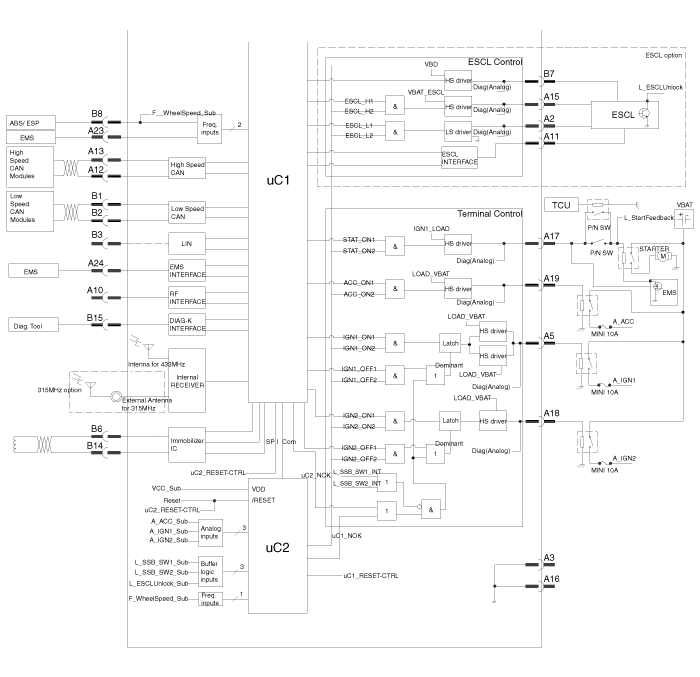

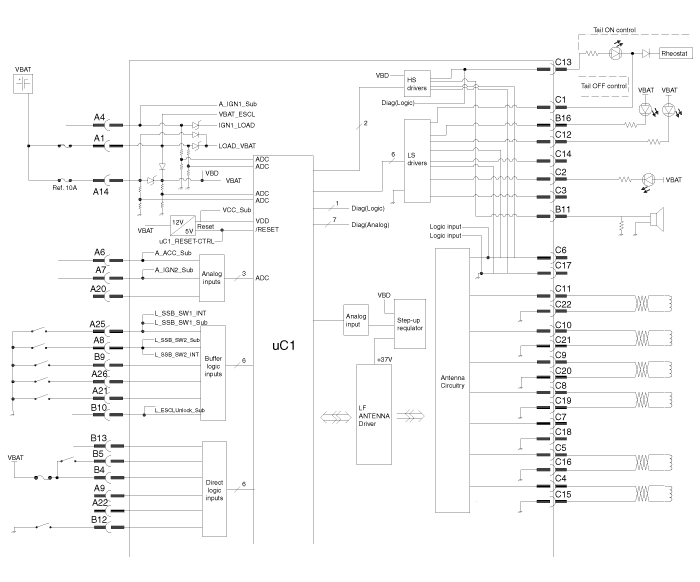

Circuit diagram

No.

Connector A(26 pins)

No.

Connector B(16 pins)

No.

Connector C(22 pins)

1

V BAT_LOAD

1

C_CAN_L

1

O_SSB_illumination_GND

2

O_ESCL_GND

2

C_CAN_H

2

O_IMMO_IND

3

Power_GND1

3

 -

3

 -

4

A-IGN1

4

L_Stop lamp fuse

4

O_Interior_antenna #2_Power

5

A_IGN1_Relay

5

L_Brake switch

5

O_Interior_antenna #1_Power

6

A_ACC

6

O_IMMO_antenna_power

6

 -

7

A_IGN 2

7

O_ESCL_enable

7

 -

8

SSB switch 2

8

F_Wheel speed

8

O_Trunk_antenna_power

9

 -

9

L_DRV toggle button

9

O_bumper_antenna_power

10

 -

10

L_ESCL_unlock

10

O_RH_side_antenna_power

11

ESCL_COM

11

O_exterior buzzer

11

O_LH_side_antenna_power

12

B_CAN_H

12

L_P position/L_Clutch switch

12

O_SSB_LED_BLUE

13

B_CAN_L

13

L_start feedback

13

O_SSB_illumination_power

14

VBAT_CPU

14

O_IMMO_antenna_GND

14

 -

15

O_ESCL_BAT

15

DIAG-K

15

O_interior_antenna#2_GND

16

POWER_GND2

16

O_SSB_LED_AMBER

16

O_interior_antenna#1_GND

17

O_Starter_relay





17

 -

18

O_IGN2_relay

18

 -

19

O_ACC_relay

19

O_trunk_antenna_GND

20

 -

20

O_bumper_antenna_GND

21

L_Trunklid_Switch

21

O_RH_side_antenna_GND

22

 -

22

O_LH_side_antenna_GND

23

F_RPM





24

EMS_COM

25

L_SSB_Switch 2

26

L_ASTtoggle button
