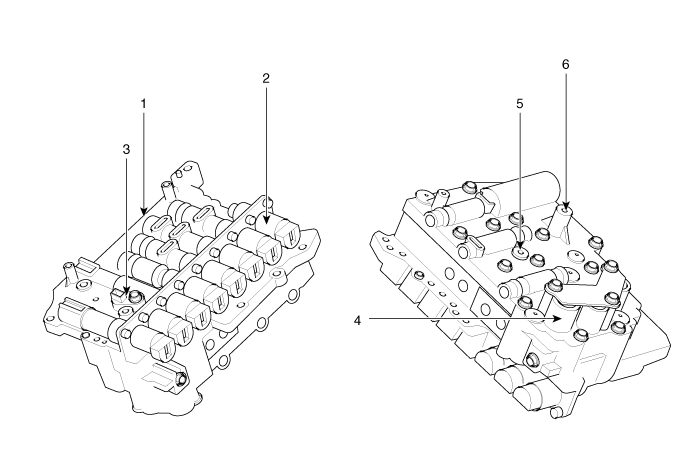

Components Location

1. PCV adjust screw

2. Solenoid valve

3. Oil temperature sensor

4. Accumulator

5. Low & reverse brake(LR/B) pressure flow hole

6. Under drive brake (UD/B) pressure flow hole

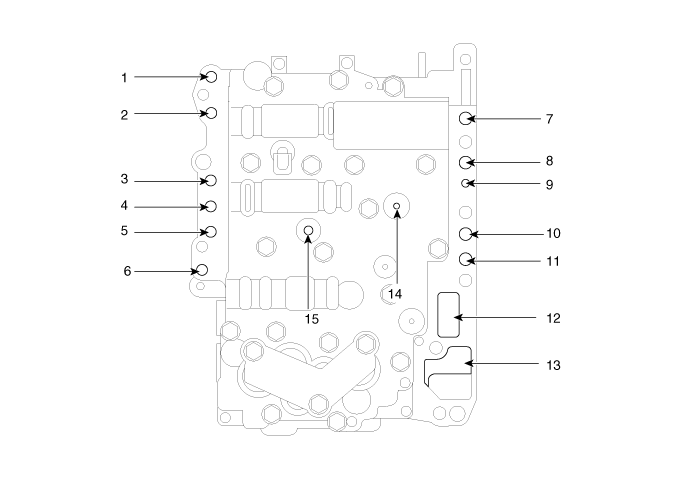

Valve Body Flow

1. To cooler

2. From cooler

3. Lubrication(rear)

4. Overdrive pressure

5. Reducing pressure (red2)

6. Reducing pressure (red1)

7. Damper release pressure

8. Damper apply pressure

9. Lubrication(front)

10. 35R clutch pressure

11. 26 brake pressure

12. From oil pump

13. To oil pump

14. Underdrive pressure

15. Low & reverse pressure
