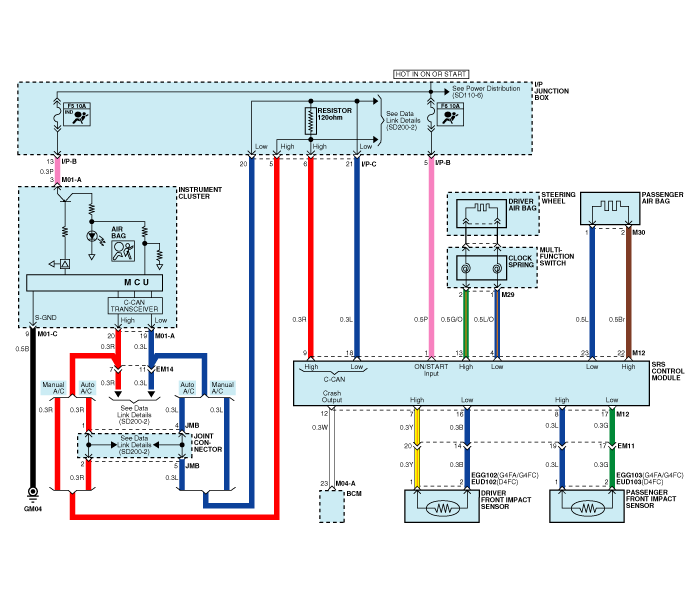

Circuit Diagram (1)

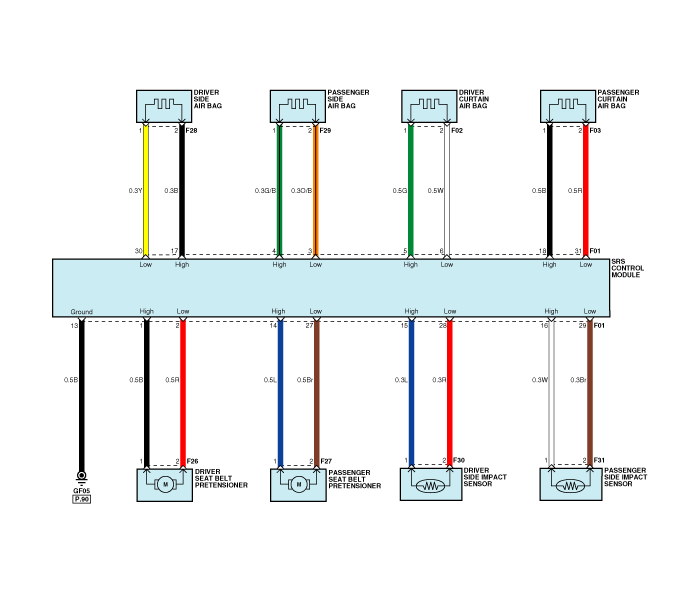

Circuit Diagram (2)

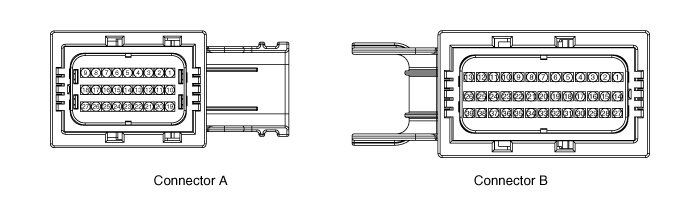

SRSCM Connector terminal

Pin

Function (Connector A)

Pin

Function (Connector B)

1

Ignition

1

Seat belt pretensioner [Driver] High

2

-

2

Seat belt pretensioner [Driver] Low

3

(1st stage) Driver airbag Low

3

Side Airbag [Passenger] Low

4

-

4

Side Airbag [Passenger] High

5

-

5

Curtain Airbag [Driver] High

6

-

6

Curtain Airbag [Driver] Low

7

Front impact sensor [Driver] High

7

-

8

Front impact sensor [Passenger] High

8

-

9

CAN_High

9

-

10

-

10

-

11

-

11

-

12

Crash Output

12

-

13

(1st stage) Driver airbag High

13

Ground

14

-

14

Seat belt pretensioner [Passenger] High

15

-

15

Side impact sensor [Driver] High

16

Front impact sensor [Driver] Low

16

Side impact sensor [Passenger] High

17

Front impact sensor [Passenger] Low

17

Side Airbag [Driver] Low

18

CAN_Low

18

Curtain Airbag [Passenger] High

19

-

19

-

20

-

20

-

21

-

21

-

22

(1st stage) Passenger airbag High

22

-

23

(1st stage) Passenger airbag Low

23

-

24

-

24

-

25

-

25

-

26

-

26

 -

27

-

27

Seat belt pretensioner [Passenger] Low

28

Side impact sensor [Driver] Low

29

Side impact sensor [Passenger] Low

30

Side Airbag [Driver] High



31

Curtain Airbag [Passenger] Low



32

-

33

-



34

-





35

-





36

-





37

-





38

-

39

-
