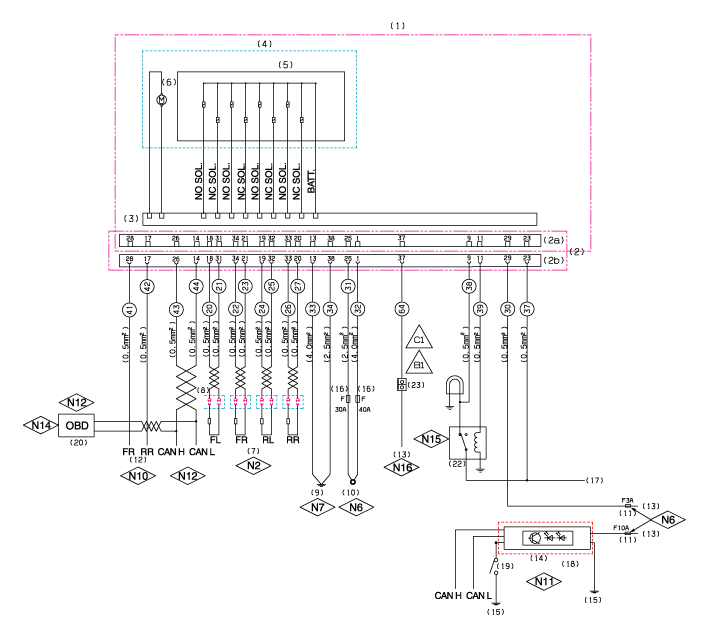

Schmatic Diagram

LINE NO.

PIN NAME

CURRENT 12V (AMPS)

VOLTAGE RANGE

(VOLTS)

MIN. SHUNT RESISTANCE

(OHMS)

20

WP_FL

< 30m

0 -18

500 K

21

WS_FL

< 16.8m

0 - 18

500 K

22

WP_FR

< 30m

0 - 18

500 K

23

WS_FR

< 16.8m

0 - 18

500 K

24

WP_RL

< 30m

0 - 18

500 K

25

WS_RR

< 16.8m

0 - 18

500 K

26

WP_RR

< 30m

0 - 18

500 K

27

WS_RR

<16.8m

0 - 18

500 K

30

IGN

< 50m

0 - 18

500 K

31

BAT1

< 25.0

0 - 18

500 K

32

BAT2

< 110 (RUSH)

0 - 18

500 K

33

PGND

< 110 (RUSH)

0 - 18

500 K

34

GND

< 25.0

0 - 18

500 K

37

BLS

< 10m

0 - 18

500 K

38

RSM

< 10m

0 - 18

500 K

39

RELAY

< 200m

0 - 18

500 K

41

FR_OUT

< 16m

0 - 18

500 K

42

RR_OUT

< 16m

0 - 18

500 K

43

CAN_H

< 30m

0 - 18

500 K

44

CAN_L

< 30m

0 - 18

500 K

64

HAZARD SW

< 10m

0 - 18

500 K

NO.

Designation

(1)

HU+ECU (Integrated)

(2)

ECU CONNECTOR

a) ECU SIDE

b) HARNESS SIDE

(3)

ECU CONNECT TO HU

(4)

HU

(5)

SOLENOIDS

(6)

MOTOR

(7)

SENSOR

(8)

SENSOR CONNECTOR

(9)

GROUND CHASSIS

(10)

POS. BATTERY

(11)

FUSE

(12)

SPEED OUT

(13)

POS. BATTERY

(14)

W/LAMP CIRCUIT

(15)

GROUND

(16)

FUSIBLE LINK

(17)

BRAKE LIGHT SWITCH

(18)

LAMP CLUSTER BY CAN

(19)

PARKING BRAKE SWITCH

(20)

OBD CONNECTOR

(22)

ESS RELAY

(23)

HAZARD SWITCH (NC)

ABS connector input/output

Connector Terminal

No

Description

29

IGNITION1(+)

25

POS. BATTERY 1.(SOLENOID)

1

POS. BATTERY 2.(MOTOR)

38

GROUND

13

PUMP MOTOR GROUND

23

BRAKE LIGHT SWITCH

28

SENSOR FRONT RIGHT OUTPUT

14

CAN BUS LINE(LOW)

26

CAN BUS LINE(HIGH)

18

SENSOR FRONT LEFT POWER

34

SENSOR FRONT RIGHT POWER

19

SENSOR REAR LEFT POWER

33

SENSOR REAR RIGHT POWER

31

SENSOR FRONT LEFT SIGNAL

21

SENSOR FRONT RIGHT SIGNAL

32

SENSOR REAR LEFT SIGNAL

20

SENSOR REAR RIGHT SIGNAL

9

ESS RELAY STATE MONITORING

11

ESS BRAKE RELAY DRIVE

17

SENSOR REAR RIGHT OUTPUT

37

HAZARD SWITCH
