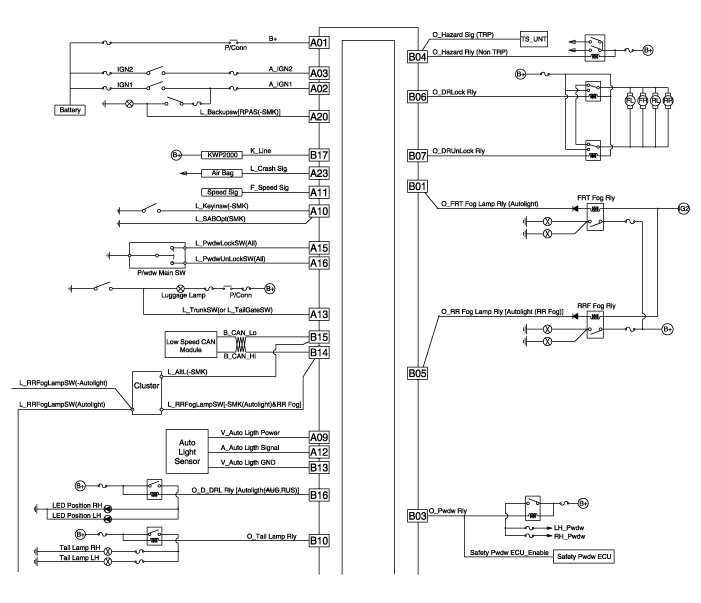

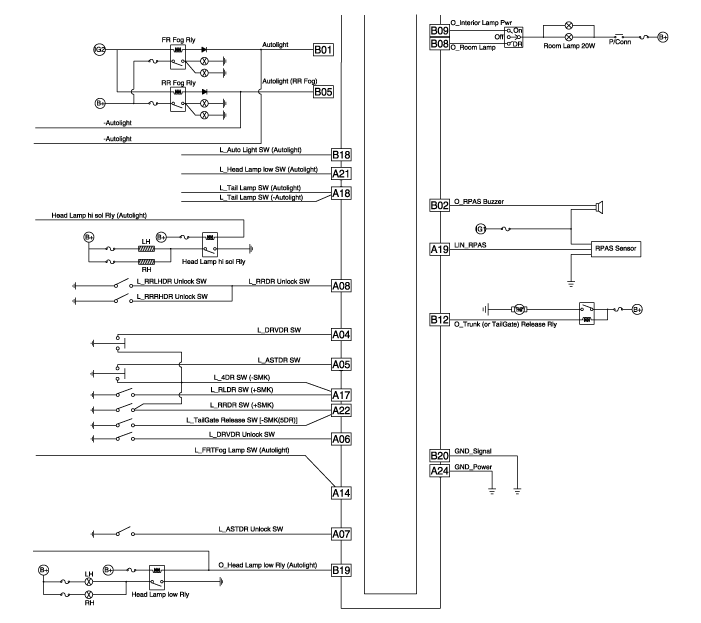

Circuit Diagram
BCM connectors (Non-Auto Light)

Pin

Connector A

Connector B

1

Battery

Front Foglamp Relay

2

Local ignition1 input in BCM

RPAS Buzzer

3

Local ignition2 input in BCM

Power Window Relay

4

Drive Door Switch

Hazard Relay (Non-Trip) Hazard Signal (Trip)

5

Assist Door Switch

Rear Foglamp Relay

6

Drive Door Unlock State input

Door Lock Relay

7

Assist Door Unlock State input

Door Unlock Relay

8

Rear Door(& Tail Gate) Unlock State input

Room Lamp output

9

 -

Interior lamp Power

10

Key in switch (RKE)SAB option (SMK)

Tail Lamp Relay

11

Speed Sensor

Head lamp Relay

12

-

Trunk Release Relay (4DR)

Tail Gate Unlock Relay (5DR)

13

Trunk Open Switch(4DR)

Tail Gate Switch (5DR)

 -

14

Front Foglamp Switch

Rear Fog lamp Switch (RKE)

Body CAN High (SMK)

15

Power Window Lock Switch

Alternator_L (RKE)

Body CAN Low (SMK)

16

Power Window Unlock Switch

Daytime running light (DRL) Relay

17

4 Door Switch (RKE)

Rear Left Door Switch (SMK)

K_Line

18

Tail Lamp Switch

Head lamp (High) & Passing Switch

19

LIN RPAS (Rear Parking Assist System)

Head lamp Relay (Low)

20

Back Up Switch

Signal ground

21

Head lamp Switch (Low)



22

Tail Gate Release Switch (RKE, 5DR)

Rear Right Door Switch (SMK)

23

Crash input from AIRBAG

24

Power ground

BCM connectors (Auto Light)

Pin

Connector A

Connector B

1

Battery

Front Foglamp Relay

2

Local ignition1 input in BCM

RPAS Buzzer

3

Local ignition2 input in BCM

Power Window Relay

4

Drive Door Switch

Hazard Relay (Non-Trip) Hazard Signal (Trip)

5

Assist Door Switch

Rear Foglamp Relay

6

Drive Door Unlock State input

Door Lock Relay

7

Assist Door Unlock State input

Door Unlock Relay

8

Rear Door(& Tail Gate) Unlock State input

Room Lamp output

9

Auto light Power

Interior lamp Power

10

Key in switch (RKE)

SAB option (SMK)

Tail Lamp Relay

11

Speed Sensor

-

12

Auto light Signal

Trunk Release Relay (4DR)

Tail Gate Unlock Relay (5DR)

13

Trunk Open Switch (4DR)

Tail Gate Switch (5DR)

Auto light Ground

14

Front Foglamp Switch

Rear Fog lamp Switch (RKE)

Body CAN High (SMK)

15

Power Window Lock Switch

Alternator_L (RKE)

Body CAN Low (SMK)

16

Power Window Unlock Switch

Daytime running light (DRL) Relay

17

4 Door Switch (RKE)

Rear Left Door Switch (SMK)

K_Line

18

Tail Lamp Switch

Auto light Switch

19

LIN RPAS (Rear Parking Assist System)

Head lamp Relay (Low)

20

Back Up Switch

Signal ground

21

Head lamp Switch (Low)



22

Tail Gate Release Switch (RKE, 5DR)

Rear Right Door Switch (SMK)

23

Crash input from AIRBAG

24

Power ground

No.

Input Name

State

Voltage Level

INFO.

Chattering

Remark

Low

High

(msec)

A1

A_B+

9V~16V



-





BATTERY

A2

A_IGN1

Off = GND

On = BAT

4V

8V

Pull Down

60



A3

A_IGN2

Off = GND

On = BAT

4V

8V

Pull Down

60



A4

L_DRVDRSW

On = GND(OPEN)

OFF=PullUp(CLOSE)

2V

6V

Pull Up

VBD_SLEEP

100



A5

L_ASTDRSW



A17

L_RLDRSW



A22

L_RRDRSW



A13

L_TrunkOpenSW or

L_TailGateSW



A6

L_DRVDRUnlockSW

On = GND(UNLOCK)

Off = PullUp(LOCK)

60



A7

L_ASTDRUnlockSW



A8

L_RRDRUnlockSW Or

L_RRDR&TailGateUnlockSW

On = GND

(ANY DR UNLOCK)

Off = Pull Up

(ALL DR LOCK)



A10

L_KeyInSW

On = GND(KEY IN)

Off=PullUp(KEY OUT)



A11

F_SpeedSNSR

Speed input=PULSE

(0~5V)

2V

4V

OPEN

COLLECTOR





B17

K_LINE

Diagnosis K-Line,

Communication Line

-

-

-

-

-

A23

L_CrashInput

Normal: Duty 20%

Crash: Duty 80%

-

-

PWM

Period 20ms

-

-

A15

L_PwdwLockSW

On = GND(LOCK)

Off=Pull Up(NORMAL)

2V

6V

PullUp

VBD_SLEEP

60



A16

L_PwdwUnlockSW

On = GND(UNLOCK)

Off = PullUp(NORMAL)



A18

L_TailLampSW

ON = GND

OFF = Pull Up



A19

LIN_RPAS

LIN Communication Line

-

-

-

-



A20

L_BackUpSW

ON = BAT

2V

6V

Pull Down

60

A

B14

B_CAN_HI

Can Communication Line











B15

B_CAN_LO

Can Communication Line
