Schematic Diagrams
1.

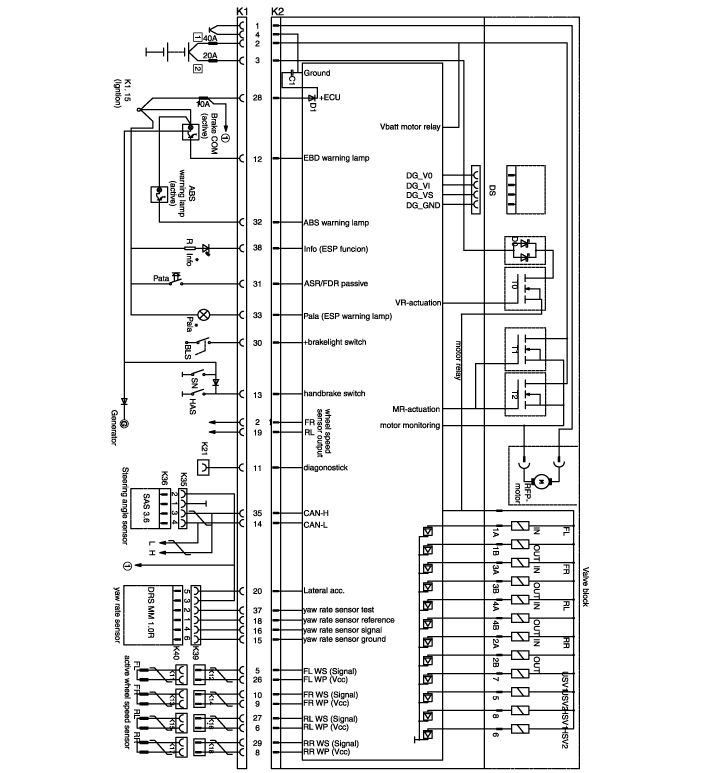

Circuit Diagram

2.

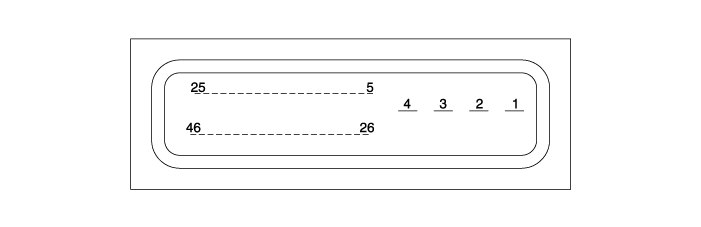

Connector Input/Output

Connector Terminal

Current

No

Description

MAX

MIN

1

Ground

29 ~ 39 A

10 A

4

Ground

5 ~ 15 A

2.5 A

2

Battery

20 ~ 39 A

10 A

3

Battery

5 ~ 15 A

2 A

28

Ignition

1 A

500 mA

5

Wheel Speed Sensor Signal FL

6 mA

16 mA

10

Wheel Speed Sensor Signal FR

27

Wheel Speed Sensor Signal RL

29

Wheel Speed Sensor Signal RR

26

Wheel Speed Sensor Power FL

6 mA

16 mA

9

Wheel Speed Sensor Power FR

6

Wheel Speed Sensor Power RL

8

Wheel Speed Sensor Power RR

21

Wheel Speed Sensor Output

20 mA

10 mA

9

Wheel Speed Sensor Output

11

Diagnostic Wire

6 mA

3 mA

32

ABS Warnig Lamp

30 mA

5 mA

38

ESP Function Lamp

150 mA

100 mA

12

EBD Warnig Lamp

30 mA

5 mA

33

ESP Warnig Lamp

150 mA

100 mA

30

Brake Light Switch

10 mA

5 mA

35

CAN-HIGH

30 mA

20 mA

14

CAN-LOW

30 mA

20 mA

15

Yaw-Rate Sensor Ground

100 mA

80 mA

16

Yaw-Rate Sensor Signal

1 mA

0.5 mA

18

Yaw-Rate Sensor Reference

1 mA

0.5 mA

37

Yaw-Rate Sensor test

1 mA

0.5 mA

20

Lateral Acceleration Signal

1 mA

0.5 mA

13

Hand Brake Switch Signal

10 mA

5 mA

31

Passive Switch Signal

10 mA

5 mA
