Components

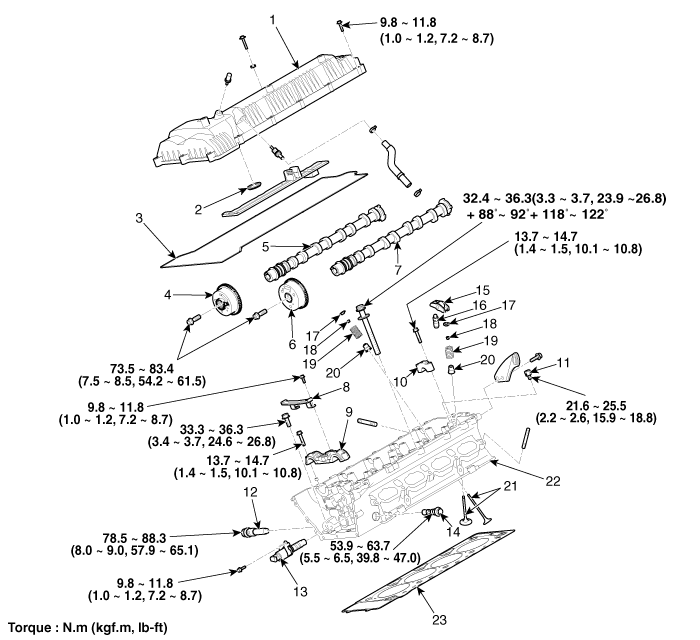

[RH]

1. Cylinder head cover

2. Cylinder head cover oil seal

3. Cylinder head cover gasket

4. Exhaust CVVT assembly

5. Exhaust camshaft

6. Intake CVVT assembly

7. Intake camshaft

8. Cam to cam guide

9. Camshaft thrust bearing cap

10. Camshaft bearing cap

11. Pressure relief valve

12. Timing chain tensioner

13. Oil control valve

14. OCV filter

15. Roller finger follower

16. Hydraulic lash adjuster assembly

17. Valve spring retainer

18. Valve spring retainer lock

19. Valve spring

20. Valve stem seal

21. Valve

22. Cylinder head

23. Cylinder head gasket

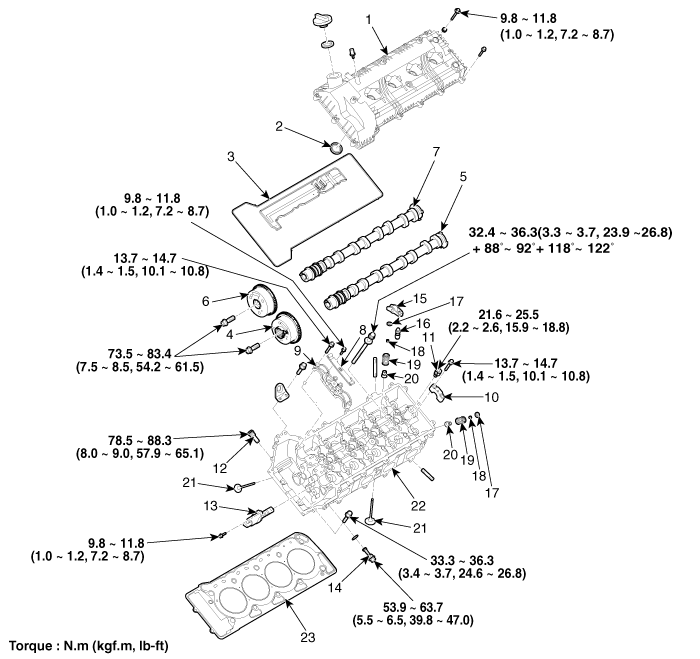

[LH]

1. Cylinder head cover

2. Cylinder head cover oil seal

3. Cylinder head cover gasket

4. Exhaust CVVT assembly

5. Exhaust camshaft

6. Intake CVVT assembly

7. Intake camshaft

8. Cam to cam guide

9. Camshaft thrust bearing cap

10. Camshaft bearing cap

11. Pressure relief valve

12. Timing chain tensioner

13. Oil control valve

14. OCV filter

15. Roller finger follower

16. Hydraulic lash adjuster assembly

17. Valve spring retainer

18. Valve spring retainer lock

19. Valve spring

20. Valve stem seal

21. Valve

22. Cylinder head

23. Cylinder head gasket
