1. TCM Connector and Terminal Function
2. TCM Terminal Function

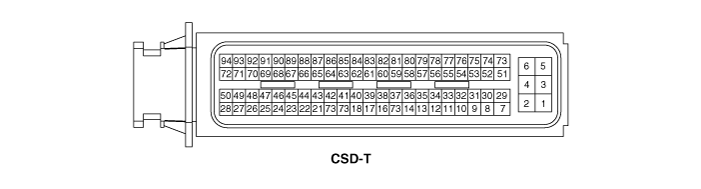

Connector [CSD-T]

Pin

Description

Pin

Description

1

Battery power

48

-

2

Battery power

49

-

3

Power(IG 1)

50

27 Brake control solenoid valve

4

Ground

51

-

5

Ground

52

ON/OFF solenoid valve

6

Ground

53

-

7

-

54

Input speed sensor signal

8

-

55

Middle speed sensor signal

9

-

56

Output speed sensor signal

10

-

57

-

11

-

58

-

12

-

59

-

13

Inhibitor switch signal "S1"

60

-

14

Oil temperature sensor (+)

61

Sports mode select switch

15

-

62

-

16

Sports mode up switch

63

-

17

Sports mode down switch

64

-

18

Presure switch

65

CAN communication line (LOW)

19

-

66

-

20

-

67

-

21

Inhibitor switch signal "S2"

68

-

22

Inhibitor switch signal "S4"

69

-

23

Inhibitor switch signal "S3"

70

Solenoid supply power 2

24

-

71

-

25

-

72

-

26

-

73

Solenoid supply power

(4&OD/C,35R/C,6/C,L/P)

27

-

74

-

28

-

75

-

29

Solenoid supply power(UD/C,27/B,8LR/B,D/C)

76

-

30

Input speed sensor power

77

-

31

Middle speed sensor power

78

-

32

-

79

-

33

-

80

-

34

-

81

-

35

-

82

-

36

-

83

-

37

-

84

-

38

Oil temperature sensor (-)

85

CCP CAN Low

39

-

86

CCP CAN High

40

-

87

CAN communication line (High)

41

35R Clutch control solenoid valve

88

-

42

8LR Brake control solenoid valve

89

-

43

Underdrive clutch control solenoid valve

90

-

44

6Speed clutch control solenoid valve

91

-

45

Line presure control solenoid valve

92

-

46

Damper clutch control solenoid valve

93

Output speed sensor power

47

4&OD Clutch control solenoid valve

94

-

3. TCM Terminal input/output signal
Connector [CSD-T]

Pin

Description

Condition

Input/Output Value

Type

Level

1

Battery power

ON

Power

0V/Battery voltage level

2

OFF

9V < Battery voltage level < 16V

3

Power(IG 1)

ON

Input

Battery voltage level

OFF

0V voltage level

4

Ground

-

Ground

0V(GND level)

5

Ground

-

Ground

0V(GND level)

6

Ground

-

Ground

0V(GND level)

7

-

ON

Output

About 1V

OFF

Battery voltage level

8

-

-

Output

0V/Battery voltage level

9V < Battery voltage level <16V

9

-

-

-

-

10

-

ON

Pulse input

About 9V~11V voltage level

OFF

0V voltage level

11

-

-

-

-

12

-

-

-

-

13

Inhibitor switch signal "S1"

ON

Input

Battery voltage level

OFF

0V(GND)

14

Oil temperature sensor (+)

-

Input

Maximum 5V voltage level

15

-

-

-

-

16

Sports mode up switch

ON

Input

0V(GND)

OFF

Battery voltage level

17

Sports mode down switch

ON

Input

0V(GND)

OFF

Battery voltage level

18

Presure switch

-

Input

0V/Battery voltage level

19

-

-

-

-

20

-

-

-

-

21

Inhibitor switch signal "S2"

ON

Input

Battery voltage level

OFF

0V(GND)

22

Inhibitor switch signal "S4"

ON

Input

Battery voltage level

OFF

0V(GND)

23

Inhibitor switch signal "S3"

ON

Input

Battery voltage level

OFF

0V(GND)

24

-

-

-

-

25

-

-

-

-

26

-

-

Output

0V/Battery voltage level

9V < Battery voltage level <16V

27

-

-

-

-

28

-

-

Output

0V/Battery voltage level

9V < Battery voltage level <16V

29

Solenoid supply power(UD/C,27/B,8LR/B,D/C)

-

Power

Battery voltage level

9V < Battery voltage level <16V

30

Input speed sensor power

ON

Output

About 9V voltage level

OFF

0V

31

Middle speed sensor power

ON

Output

About 9V voltage level

OFF

0V

32

-

-

-

-

33

-

-

-

-

34

-

-

-

-

35

-

-

-

-

36

-

-

-

-

37

-

-

-

-

38

Oil temperature sensor (-)

-

Input

Minimum 0V voltage level

39

-

-

-

-

40

-

-

-

-

41

35R Clutch control solenoid valve

-

Output

0V/Battery voltage level

9V < Battery voltage level <16V

42

8LR Brake control solenoid valve

-

Output

0V/Battery voltage level

9V < Battery voltage level <16V

43

Underdrive clutch control solenoid valve

-

Output

0V/Battery voltage level

9V < Battery voltage level <16V

44

6Speed clutch control solenoid valve

-

Output

0V/Battery voltage level

9V < Battery voltage level <16V

45

Line presure control solenoid valve

-

Output

0V/Battery voltage level

9V < Battery voltage level <16V

46

Damper clutch control solenoid valve

-

Output

0V/Battery voltage level

9V < Battery voltage level <16V

47

4&OD Clutch control solenoid valve

-

Output

0V/Battery voltage level

9V < Battery voltage level <16V

48

-

-

-

-

49

-

-

-

-

50

27 Brake control solenoid valve

-

Output

0V/Battery voltage level

9V < Battery voltage level <16V

51

-

-

-

-

52

ON/OFF solenoid valve

-

Output

0V/Battery voltage level

9V < Battery voltage level <16V

53

-

ON

Output

0V

OFF

Battery voltage level

54

Input speed sensor signal

-

Pulse input

Low : About 0.7V, High : 1.4V

NTU1

-

Maximum/Minimum Frequency : 9kHz/0Hz

55

Middle speed sensor signal

-

PulseInput

Low : About 0.7V, High : 1.4V

NTU2

-

Maximum/Minimum Frequency : 9kHz/0Hz

56

Output speed sensor signal

-

PulseInput

Low : About 0.7V, High : 1.4V

NAB

-

Maximum/Minimum Frequency : 9kHz/0Hz

57

-

-

-

-

58

-

-

-

-

59

-

-

-

-

60

-

-

-

-

61

Sports mode select switch

Sports mode

Input

0V/Battery voltage level

Other

9V < Battery voltage level <16V

62

-

-

-

-

63

-

-

-

-

64

-

-

-

-

65

CAN communication line (LOW)

-

-

-

66

-

-

-

-

67

-

-

-

-

68

-

-

-

-

69

-

-

-

-

70

Solenoid supply power 2

-

Power

Battery voltage level

9V < Battery voltage level <16V

71

-

-

-

-

72

-

-

-

-

73

Solenoid supply power(4&OD/C,35R/C,6/C,L/P)

-

Power

Battery voltage level

9V < Battery voltage level <16V

74

-

-

-

-

75

-

-

-

-

76

-

-

-

-

77

-

-

-

-

78

-

-

-

-

79

-

-

-

-

80

-

-

-

-

81

-

-

-

-

82

-

-

-

-

83

-

-

-

-

84

-

-

-

-

85

-

-

-

-

86

-

-

-

-

87

CAN communication line (High)

-

-

-

88

-

-

-

-

89

-

-

-

-

90

-

-

-

-

91

-

-

-

-

92

-

-

-

-

93

Output speed sensor power

ON

Output

About 9V voltage level

OFF

0V

94

-

-

-

-
