Under Body

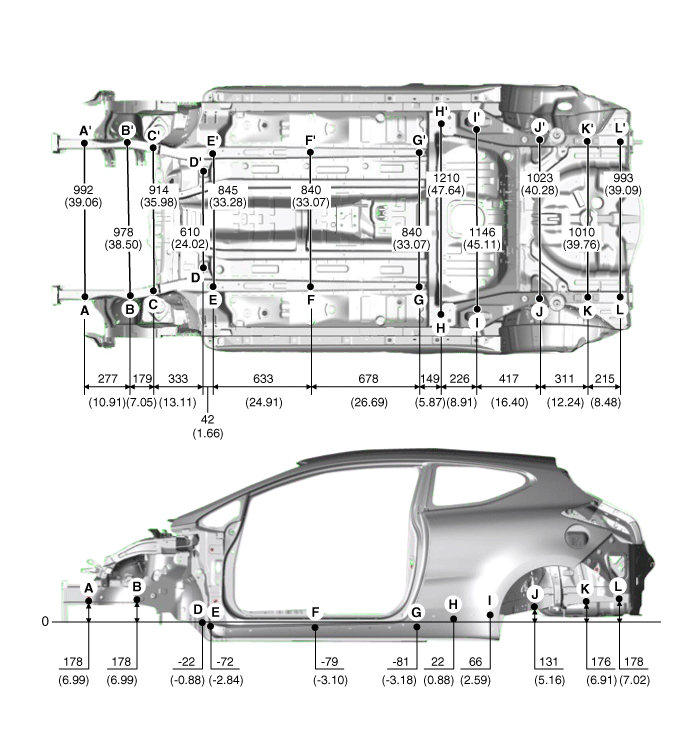

Projected Dimensions

* These dimensions indicated in this figure are actual-measurement dimensions. [ Unit : mm (inch) ]

Front side member tooling hole (Ø25)

Side cover mounting hole (Ø8.6)

Side cover mounting hole (Ø10.5)

Front sub frame mounting bolt

Front sub frame mounting hole (Ø22)

Front sub frame mounting hole (Ø11)

Center floor side member tooling hole

(Ø25)

Center floor side member tooling hole

(Ø16)

Rear floor side member tooling hole

(27X25)

Rear trailing arm mounting hole (Ø19)

Rear floor side member tooling hole

(Ø18)

Rear floor side member tooling hole

(Ø10)

Rear floor side member tooling hole

(Ø10)

Rear floor side member tooling hole

(Ø15)

Rear floor side member tooling hole

(Ø15)

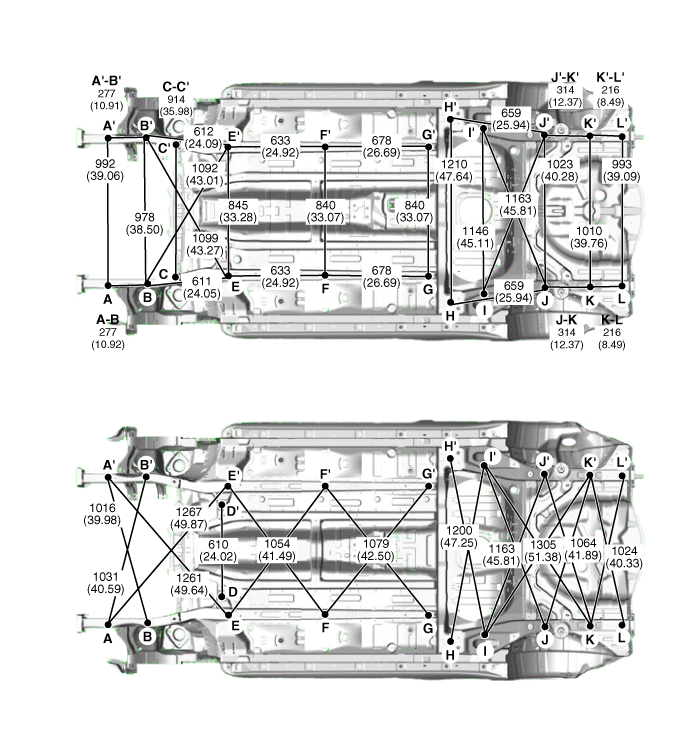

Actual-Measurement Dimensions

* These dimensions indicated in this figure are actual-measurement dimensions. [ Unit : mm (inch) ]

Front side member tooling hole (Ø25)

Side cover mounting hole (Ø8.6)

Side cover mounting hole (Ø10.5)

Front sub frame mounting bolt

Front sub frame mounting hole (Ø22)

Front sub frame mounting hole (Ø11)

Center floor side member tooling hole

(Ø25)

Center floor side member tooling hole

(Ø16)

Rear floor side member tooling hole

(27X25)

Rear trailing arm mounting hole (Ø19)

Rear sub frame mounting hole (Ø18)

Rear floor side member tooling hole

(Ø10)

Rear floor side member tooling hole

(Ø10)

Rear floor side member tooling hole

(Ø15)

Rear floor side member tooling hole

(Ø15)
