Component

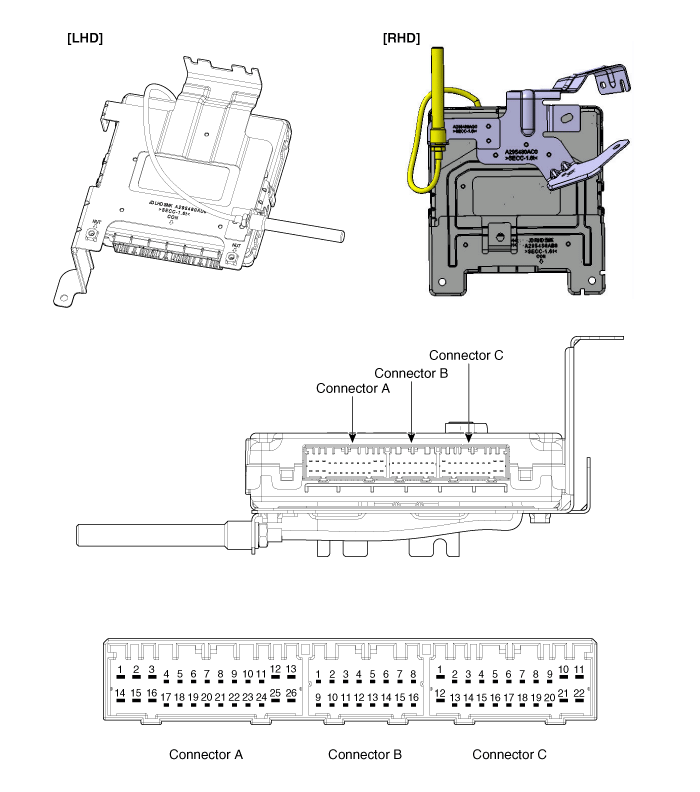

Connector Pin Information

No.

Connector A(26 pins)

No.

Connector B(16 pins)

No.

Connector C(22 pins)

1

Battery power load

1

CAN H

1

Start/Stop button switch illumination ground

2

ESCL ground

2

CAN L

2

Immobilizer indicator

3

Power ground1

3

-

3

SSB LED OFF

4

Ignition1

4

Stop lamp fuse

4

Interior antenna #2 power

5

Ignition1 relay

5

Brake switch

5

Interior antenna #1 power

6

ACC

6

Immobilizer antenna power

6

-

7

Ignition2

7

ESCL enable

7

-

8

SSB switch2

8

Wheel speed

8

Trunk/Tailgate antenna power

9

-

9

Driver toggle button

9

Bumper antenna power

10

-

10

ESCL unlock

10

RH side antenna power

11

ESCL COM

11

External buzzer

11

LH side antenna power

12

CAN H

12

P position/ Clutch switch

12

SSB LED blue/ Ignition

13

CAN L

13

Start feedback

13

SSB illumination power

14

Battery voltage CPU

14

Immobilizer antenna ground

14

Keyout indicator

15

ESCL battery

15

Diagnostic - K

15

Interior antenna #2 ground

16

Power ground2

16

SSB LED amber/ ACC

16

Interior antenna #1 ground

17

Starter relay





17

-

18

Ignition2 relay

18

-

19

ACC relay

19

Trunk/Tailgate antenna ground

20

-

20

Bumper antenna ground

21

-

21

RH side antenna ground

22

-

22

LH side antenna ground

23

RPM





24

EMS COM

25

SSB switch1

26

Assistant toggle button
