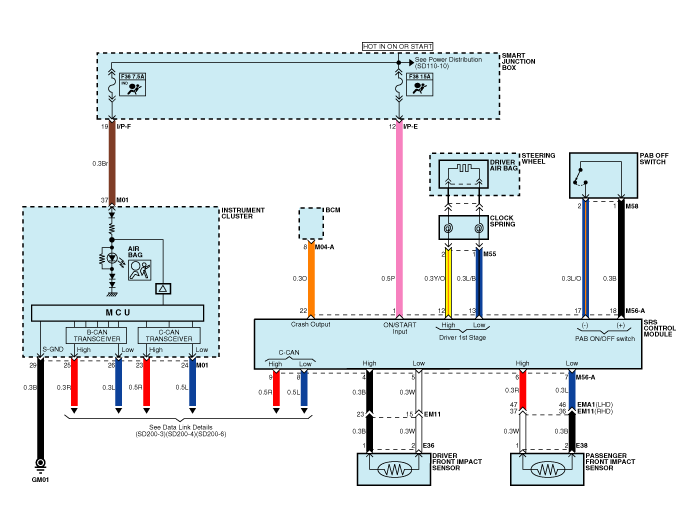

Circuit Diagram (1)

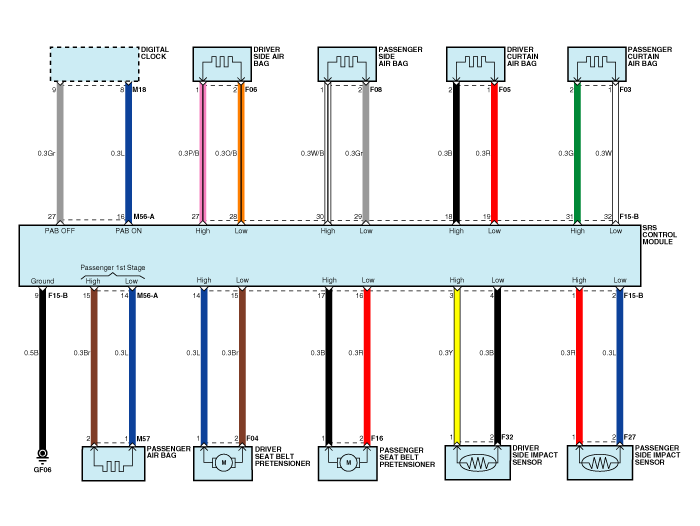

Circuit Diagram (2)

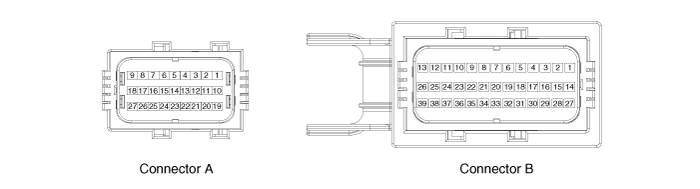

SRSCM Connector terminal

Pin

Function (Connector A)

Pin

Function (Connector A)

1

Ignition

1

Side impact sensor [Passenger] High

2

-

2

Side impact sensor [Passenger] Low

3

-

3

Side impact sensor [Driver] High

4

Front impact sensor [Driver] High

4

Side impact sensor [Driver] Low

5

Front impact sensor [Driver] Low

5

-

6

Front impact sensor [Passenger] High

6

-

7

Front impact sensor [Passenger] Low

7

-

8

CAN_Low

8

-

9

CAN_High

9

Ground

10

-

10

-

11

-

11

-

12

(1st stage) Driver airbag High

12

-

13

(1st stage) Driver airbag Low

13

-

14

(1st stage) Passenger airbag Low

14

Seat belt pretensioner [Driver] High

15

(1st stage) Passenger airbag High

15

Seat belt pretensioner [Driver] Low

16

PAB ON lamp

16

Seat belt pretensioner [passenger] Low

17

PAB ON/OFF switch (-)

17

Seat belt pretensioner [passenger] High

18

PAB ON/OFF switch (+)

18

Curtain airbag [Driver] High

19

-

19

Curtain airbag [Driver] Low

20

-

20

-

21

-

21

-

22

Crash Output

22

-

23

-

23

-

24

-

24

-

25

-

25

-

26

-

26

 -

27

PAB OFF lamp

27

Side airbag [Driver] High

28

Side airbag [Driver] Low

29

Side airbag [Passenger] Low

30

Side airbag [Passenger] High



31

Curtain airbag [Passenger] High



32

Curtain airbag [Passenger] Low

33

-



34

-





35

-





36

-





37

-





38

-

39

-
