Schematic Diagrams

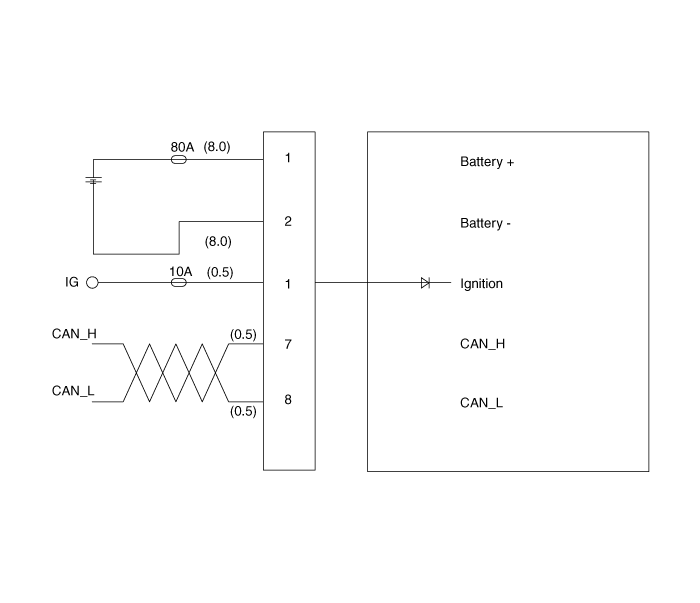

MDPS Circuit Diagram

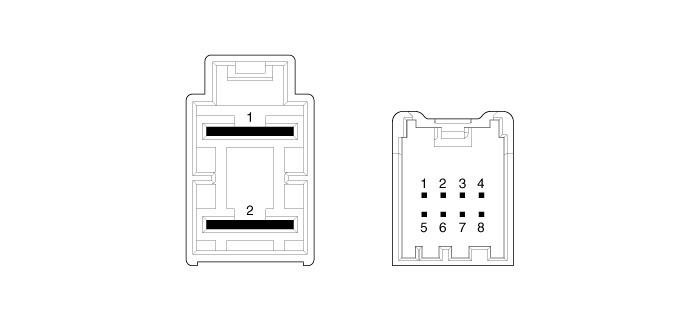

Harness Connector

Connector

Pin no

Pin name

Battery

1

Battery +

2

Battery -

Vehicle signal

1

Igntion

2

-

3

-

4

-

5

-

6

-

7

CAN_High

8

CAN_Low
