Components Location

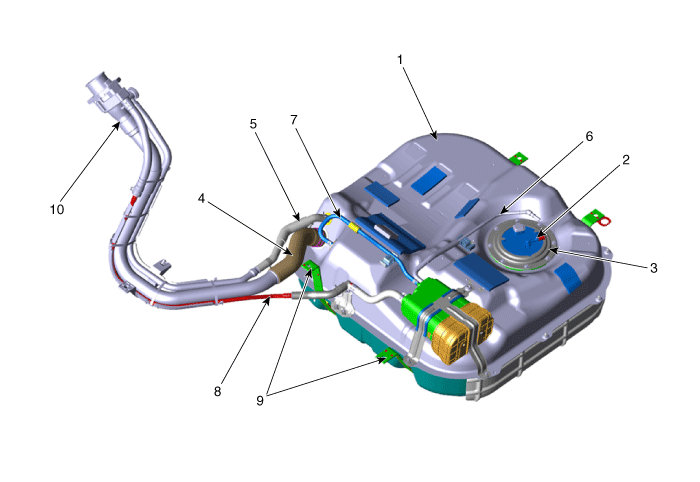

Fuel Tank & Filler-Neck Assembly

1. Fuel Tank

2. Fuel Pump

3 Fuel Pump Plate Cover

4. Fuel Filler Hose

5. Leveling Tube

6. Vapor Tube (Canister → Intake Manifold)

7. Vapor Hose (Canister → Fuel Tank)

8. Vapor Hose (Canister → Atmosphere)

9. Fuel Tank Band

10. Filler-Neck Assembly

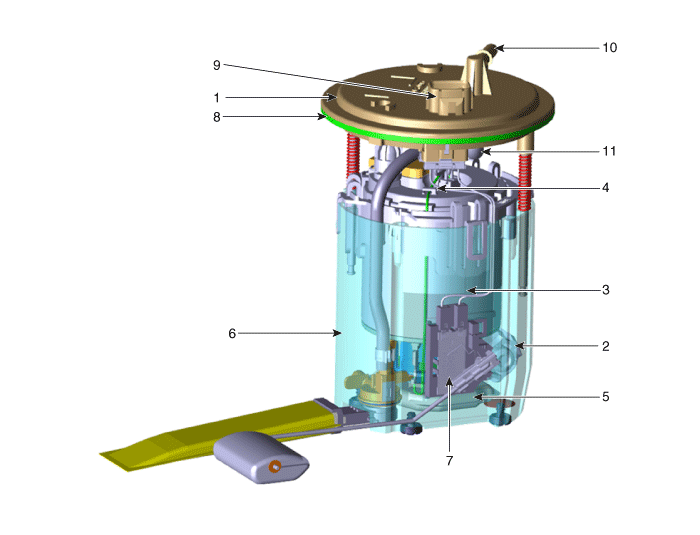

Fuel Pump

1. Head Assembly

2. Fuel Pressure Regulator

3. Fuel Filter

4. Fuel Pump Motor

5. Fre-Filter

6. Reservoir Cup

7. Fuel Sender

8. Fuel Pump Plate Packing

9. Fuel Pump Motor & Fuel Sender Connector

10. Fuel Feed Port

11. Fuel Feed Tube
