Components Location
Fuel Tank & Filler-Neck Assembly

1. Fuel Tank

2. Fuel Pump

3 Fuel Pump Plate Cover

4. Fuel Filler Hose

5. Leveling Tube

6. Vapor Tube (Canister → Intake Manifold)

7. Vapor Hose (Canister → Fuel Tank)

8. Vapor Hose (Canister → Atmosphere)

9. Fuel Tank Band

10. Filler-Neck Assembly

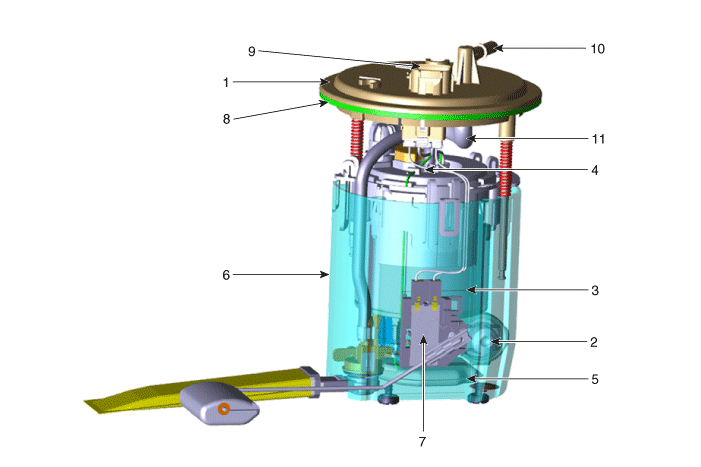

Fuel Pump

1. Head Assembly

2. Fuel Pressure Regulator

3. Fuel Filter

4. Fuel Pump Motor

5. Fre-Filter

6. Reservoir Cup

7. Fuel Sender

8. Fuel Pump Plate Packing

9. Fuel Pump Motor & Fuel Sender Connector

10. Fuel Feed Port

11. Fuel Feed Tube

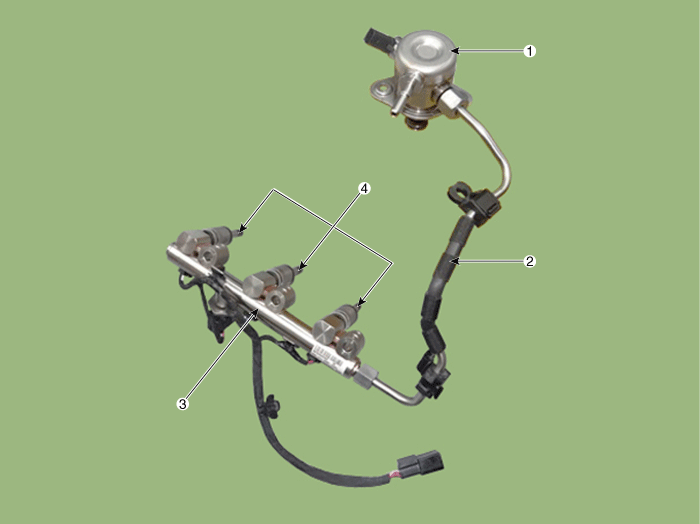

High Pressure Fuel Line

1. High Pressure Fuel Pump

2. High Pressure Fuel Pipe

3. Delivery Pipe

4. Injector

warning

In case of removing the high pressure fuel pump, high pressure fuel pipe, delivery pipe, and injector, there may be injury caused by leakage of the high pressure fuel. So don’t do any repair work right after engine stops.
