Components

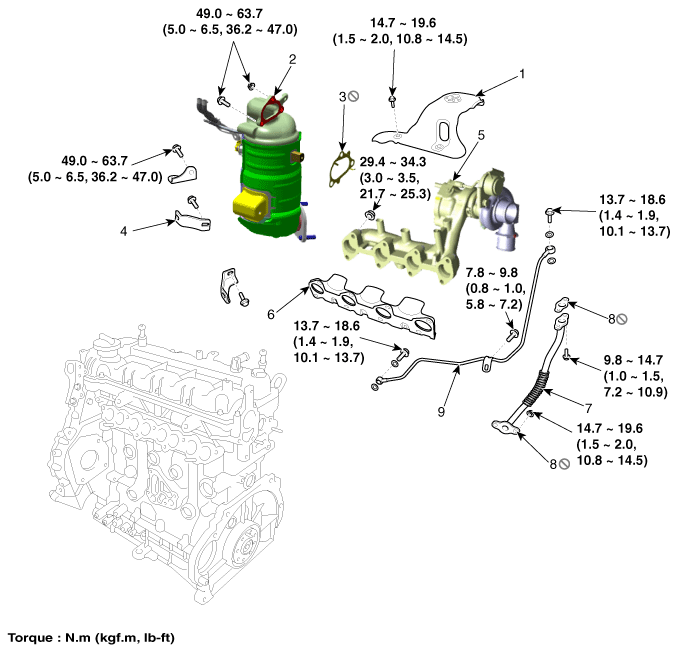

[1.4L]

1. Heat protector

2. DPF converter

3. DPF converter gasket

4. DPF converter bracket

5. Turbocharger & exhaust manifold

6. Exhaust manifold gasket

7. Oil return pipe

8. Oil return gasket

9. Oil feed pipe

[1.6L]

1. Heat protector

2. DPF converter

3. DPF converter gasket

4. DPF converter bracket

5. Turbocharger & exhaust manifold

6. Exhaust manifold gasket

7. Oil return pipe

8. Oil return gasket

9. Oil feed pipe

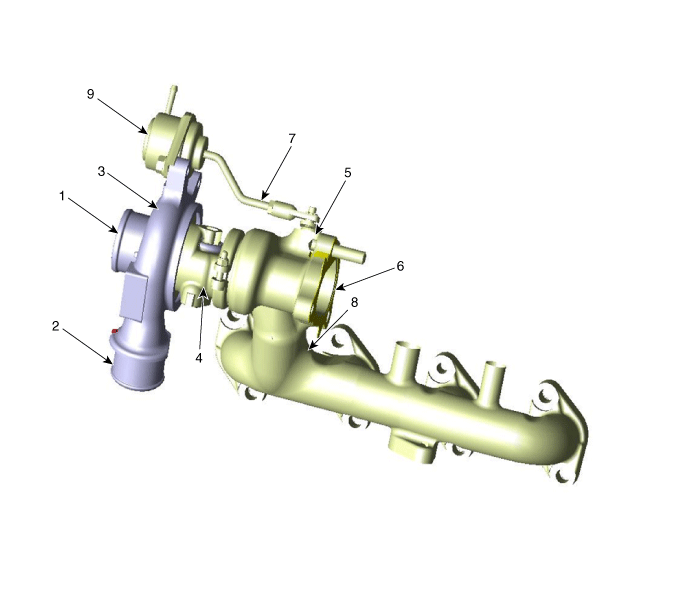

[1.4L]

1. Compressor outlet

2. Compressor inlet

3. Compressor housing

4. Center housing

5. Turbine housing

6. Turbine outlet

7. Actuator rod

8. Turbine inlet

9. Actuator

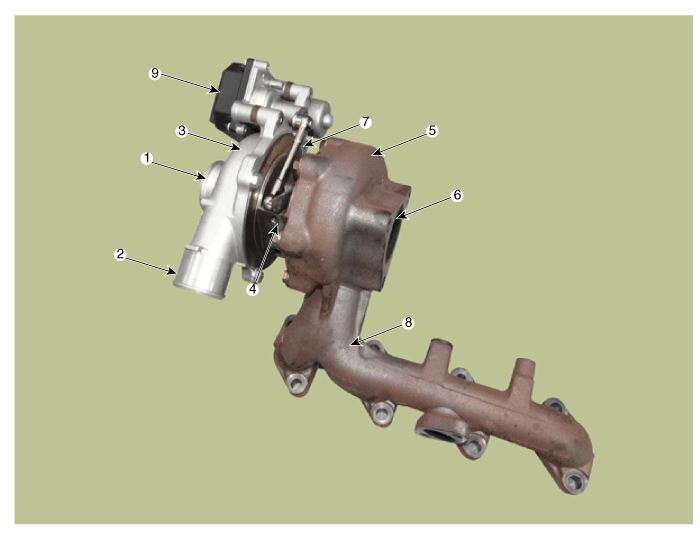

[1.6L]

1. Compressor outlet

2. Compressor inlet

3. Compressor housing

4. Center housing

5. Turbine housing

6. Turbine outlet

7. Actuator rod

8. Turbine inlet

9. Electronic VGT control Actuator
