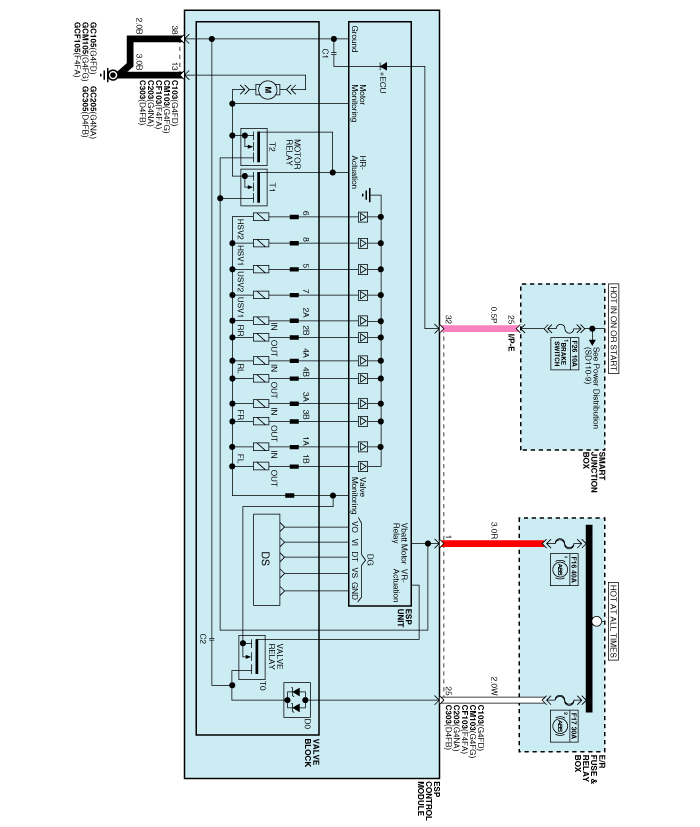

Circuit Diagram - ESP (1)

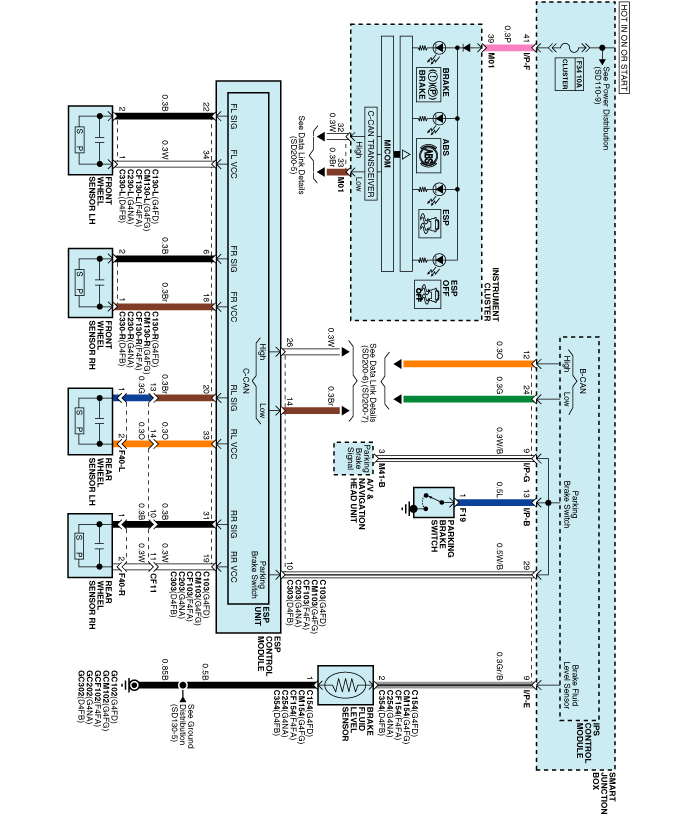

Circuit Diagram - ESP (2)
Circuit Diagram - ESP (3)

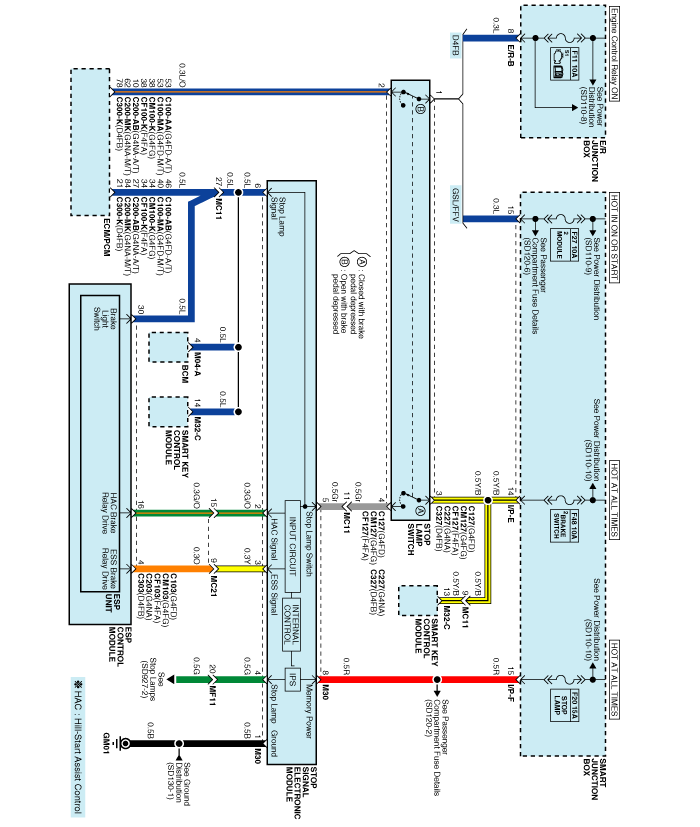

Circuit Diagram - ESP (4)

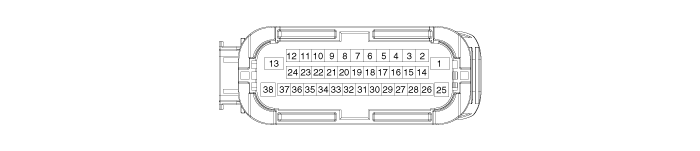

ESP Connector Input/ Out put

Wire No.

Designation

Current

max.permissible wire resistance R_L (mΩ)

max

min

13

Ground for recirculation pump

39 A

10 A

-

38

Ground for solenoid valves and ECU

15 A

2 A

-

1

Voltage supply for pump motor

39 A

10 A

-

25

Voltage supply for solenoid valves

15 A

2 A

-

32

Voltage for hybrid ECU (IGN)

1 A

500 mA

60

8

ESC off signal switch

10 mA

5mA

250

30

Brake light switch (Signal)

10 mA

5 mA

250

10

Parking brake switch signal

10 mA

5 mA

250

23

Clutch switch

10 mA

5 mA

250

4

ESS output signal

200 mA

100 mA

150

16

Brake lamp actuator input signal

200 mA

100 mA

150

14

CAN Low

30 mA

20 mA

250

26

CAN High

30 mA

20 mA

250

27

Wheel speed sensor output

Open Drain

-

-

9

YRS Local Can High

30 mA

20 mA

250

21

YRS Local Can Low

30 mA

20 mA

250

22,6,20,31

signal wheel speed sensor FL, FR, RL,RR

16.8 mA

5.9 mA

250

34,18,33,19

Voltage supply for the active wheel speed sensor FL,FR, RL, RR

16.8 mA

5.9 mA

250
