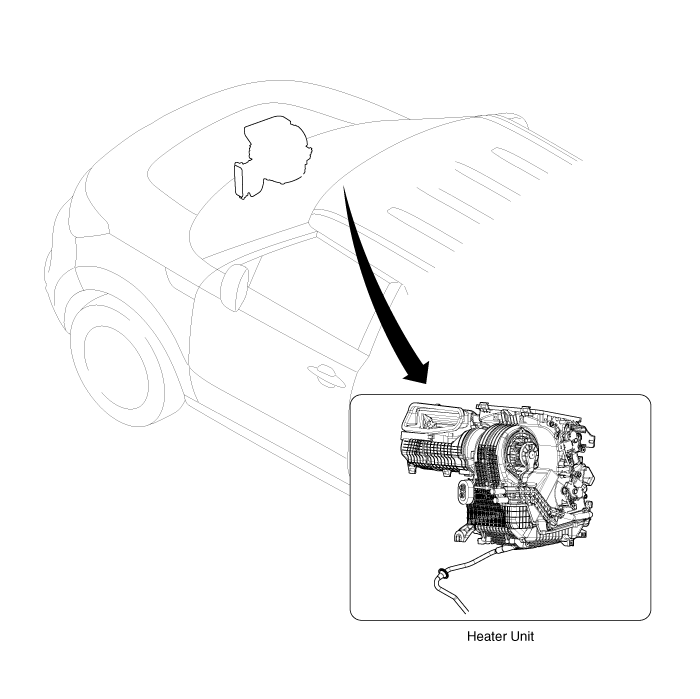

Component Location
Components

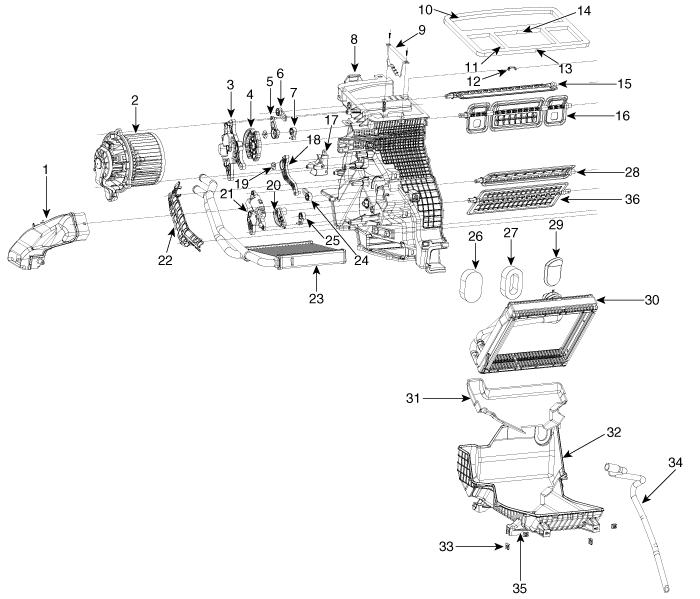

[LH]

1. Foot shower left duct

2. Motor&Wheel assembly

3. Mode actuator motor assembly

4. Cam mode

5. Defroster door lever

6. Defroster door ARM

7. Ventilation door ARM

8. Heater case [LH]

9. Ventilation guide

10. Flange seal

11. Flange seal

12. Clip case to case

13. Flange seal

14. Flange seal

15. DEF door assembly

16. Vent door assembly

17. Clamp

18. Floor door lever

19. Spring washer

20. Temperature door lever

21. Temp actuator motor assembly

22. Heater core cover

23. Heater core & Seal assembly

24. Floor door ARM

25. Temperature door ARM

26. Evaporator door panel seal

27. Evaporator door panel seal

28. Floor door assembly

29. (A) Evaporator pipe grommet

30. Evaporator core assembly

31. Evaporator case lwr insulation

32. Lower case

33. Spring nut

34. Drain hose

35. (A)F/S mounting square nut

36. Temp door assembly

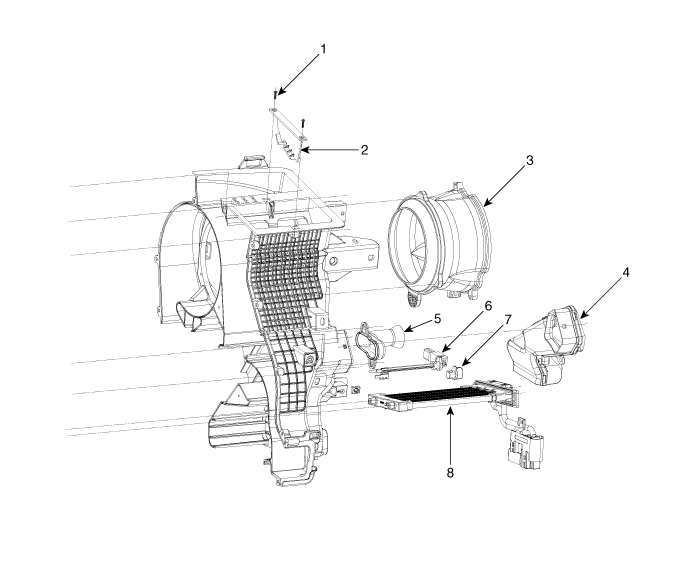

[RH]

1. Truss HD(B) screw

2. Ventilation guide

3. (A) inlet duct case

4. Shower duct [RH]

5. Cooling tube

6. A/C evap thermistor assembly

7. Holder sensor

8. PTC heater
