Component (1)

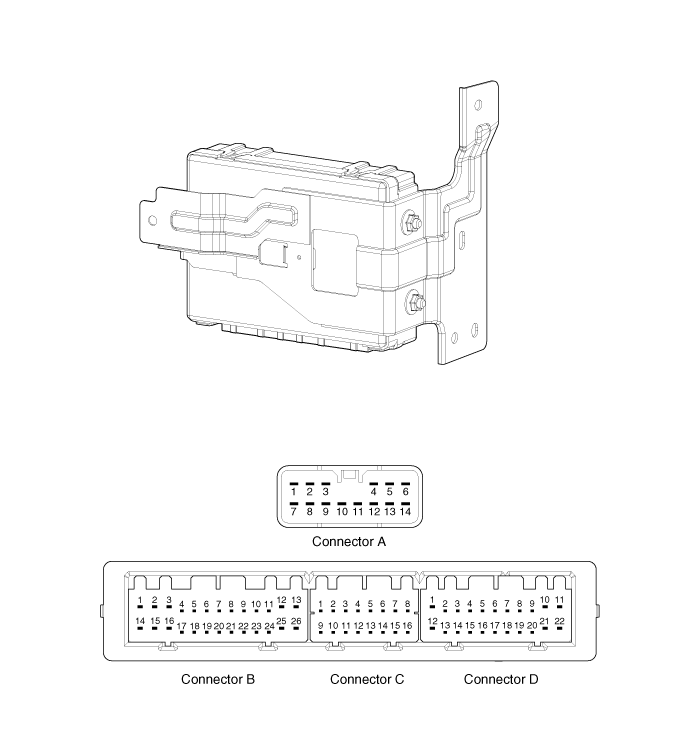

Connector Pin Information

No

Connector A (14P)

No

Connector B (26P)

1

GND 1

1

-

15

L_assist lock button,

L_assist toggle button

2

A_ACC

2

L_driver lock button,

16

-

L_driver toggle button

3

A_IGN2

3

-

17

-

4

A_IGN1

4

-

18

-

5

VBAT_CPU

5

-

19

L_fob input

6

VBAT_LOAD

6

L_SSB_switch1

20

F_RPM

7

GND 2

7

F_wheel speed

21

L_Start feedback

8

-

8

L_SSB_switch2

22

-

9

O_exteriror buzzer

9

-

23

-

10

O_ACC relay

10

-

24

-

11

O_IGN1 relay

11

-

25

-

12

O_IGN2 relay

12

B_CAN_H

26

-

13

O_starter relay

13

B_CAN_L





14

-

14

-

No

Connector C (16P)

No

Connector D (22P)

1

C_CAN_L

1

immobilizer warning

2

C_CAN_H

2

O_SSB_LED_amber

3

-

3

O_SSB_illumination power

4

O_holder illumination

4

O_interior antenna 2 GND

5

-

5

O_interior antenna 1 GND

6

Diagnostic K

6

-

7

L_brake switch

7

-

8

Immobilizer data

8

O_interior antenna 3 power

9

RF_COM

9

O_bumper antenna power

10

EMS_COM

10

O_assist side antenna power

11

-

11

O_driver side antenna power

12

-

12

-

13

L_stop lamp fuse

13

O_SSB_LED_blue

14

-

14

O_SSB_illumination GND

15

L_P position, L_clutch switch

15

O_interior antenna 2 power

16

Immobilizer clock signal

16

O_interior antenna 1 power





17

-

18

-

19

O_interior antenna 3 GND

20

O_bumper antenna GND

21

O_assist side antenna GND

22

O_driver side antenna GND
