Component (1)

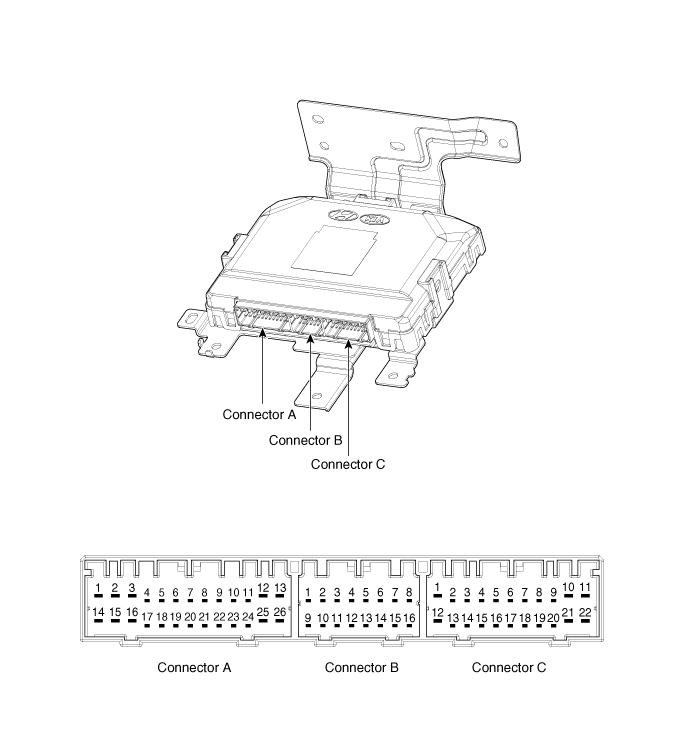

Connector Pin Information

No.

Connector A (26pin)

Connector B (16pin)

Connector C (22pin)

1

V_BAT load

C_CAN low

SSB illumination ground

2

ESCL ground

C_CAN high

Immobilzer indicator

3

Power ground1

-

-

4

IGN1

Stop lamp fuse

Interior antenna #2 power

5

IGN1 relay

Brake switch

Interior antenna #1 power

6

ACC

Immobilizer antenna power

-

7

IGN2

-

-

8

SSB switch 2

Wheel speed

Trunk antenna power

9

-

Driver toggle button

Bumper antenna power

10

RF COM

-

Assistant side antenna power

11

ESCL COM

External buzzer

Driver side antenna power

12

B_CAN high

P position/ Clutch switch

SSB LED IGN

13

B_CAN low

Start feedback

SSB illumination power

14

V_BAT CPU

Immobilizer antenna ground

-

15

ESCL battery

-

Interior antenna #2 ground

16

Power ground 2

SSB LED ACC

Interior antenna #1 ground

17

Starter relay



-

18

IGN2 relay

-

19

ACC relay

Trunk antenna ground

20

-

Bumper antenna ground

21

-

Assistant side antenna ground

22

-

Driver side antenna ground

23

RPM



24

EMS COM

25

SSB switch 1

26

Assistant toggle button

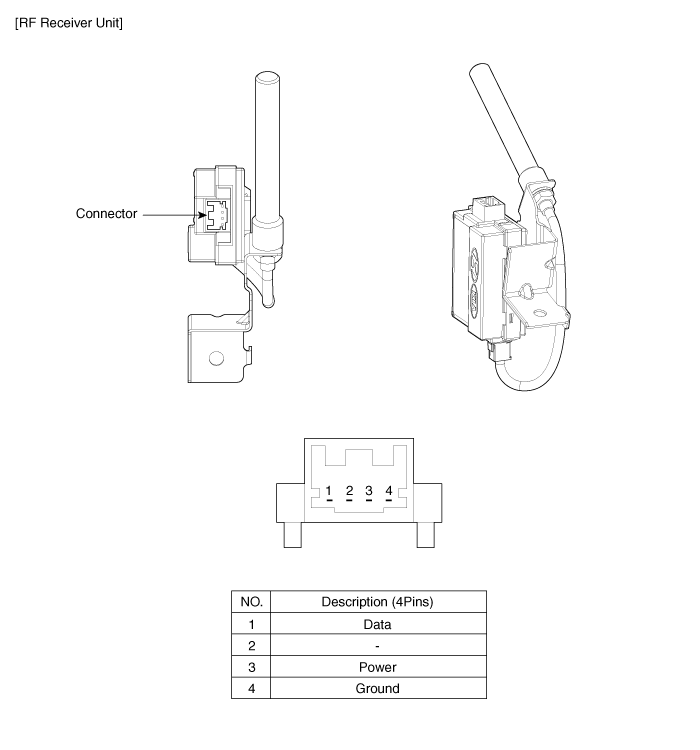

Component (2)
