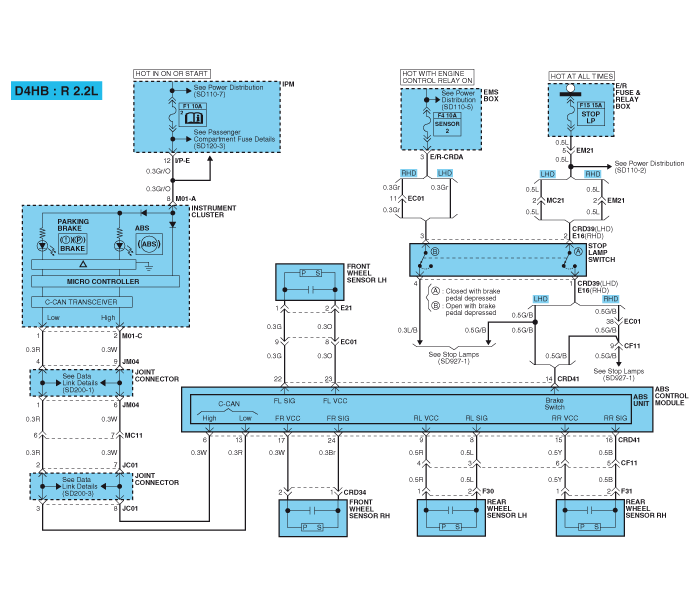

Circuit Diagram - ABS(1)

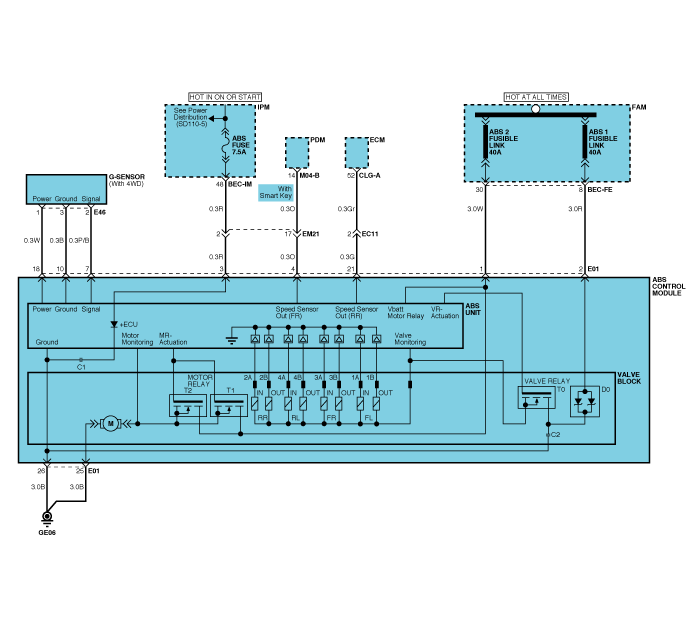

Circuit Diagram - ABS(2)
ABS Connector Input/Output

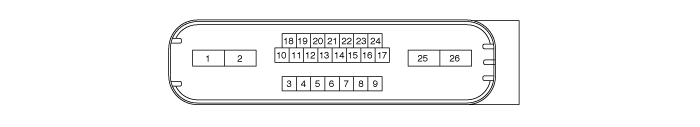

Connector Terminal

Specification

Remark

No

Description

3

IGNITION1(+)

Over voltage range: 17 ± 0.5V

Operating voltage range: 9.5 ± 0.5V < V < 17 ± 0.5V

Low voltage range: 7.0 ± 0.5V < V < 9.5 ± 0.5V

Max. current: I < 300mA

Hardware shutdown voltage : V < 6.0 V

2

POS. BATTERY.(SOLENOID)

Max leakage current : I < 0.8mA

Operating voltage range: 9.5 ± 0.5V < V < 17 ± 0.5V

Max current : I < 40A

1

POS, BATTERY.(MOTOR)

Operating voltage range: 9.5 ± 0.5V < V < 16.5 ± 0.5V

Rush current : I < 100A

Max current : I < 40A

Max leakage current : I < 0.2mA

26

GROUND

Rated current : I < 300mA

Max. current: I < 30A

25

PUMP MOTOR GROUND

Rush current : I < 100A

Max current : I < 40A

10

G SENSOR GROUND (4WD Only)

-

Rated current : I < 10mA

18

G SENSOR POWER (4WD Only)

-

Max Output current : I < 10mA

-

Max Output voltage : 4.75V ≤ V ≤ 5.25V

7

G SENSOR SIGNAL (4WD Only)

-

Input voltage : 0V ≤ V ≤ 5.0V

-

Zero offset voltage : 2.5 ± 0.15V

14

BRAKE LIGHT SWITCH

Input voltage low: 0V ≤ V ≤ 3.0V

Input voltage High: 7.0V ≤ V ≤ 16.0V

23

SENSOR FRONT LEFT POWER

-

Output voltage : IGN[V] ± 1V

-

Output current : Max 30mA

17

SENSOR FRONT RIGHT POWER

9

SENSOR REAR LEFT POWER

15

SENSOR REAR RIGHT POWER

22

SENSOR FRONT LEFT SIGNAL

-

Input current LOW : 5.9 ~ 8.4mA

-

Input current HIGH : 11.8 ~ 16.8mA

-

Frequency range : 1 ~ 2500Hz

-

Input duty : 50 ± 20%

24

SENSOR FRONT RIGHT SIGNAL

8

SENSOR REAR LEFT SIGNAL

16

SENSOR REAR RIGHT SIGNAL

13

CAN BUS LINE (LOW)

6

CAN BUS LINE (HIGH)

4

FRONT RIGHT SENSOR OUTPUT

Max. current : I < 16mA

External pull up resister : 1kΩ < R

Output duty : 50 ± 20%

21

REAR RIGHT SENSOR OUTPUT
