Components

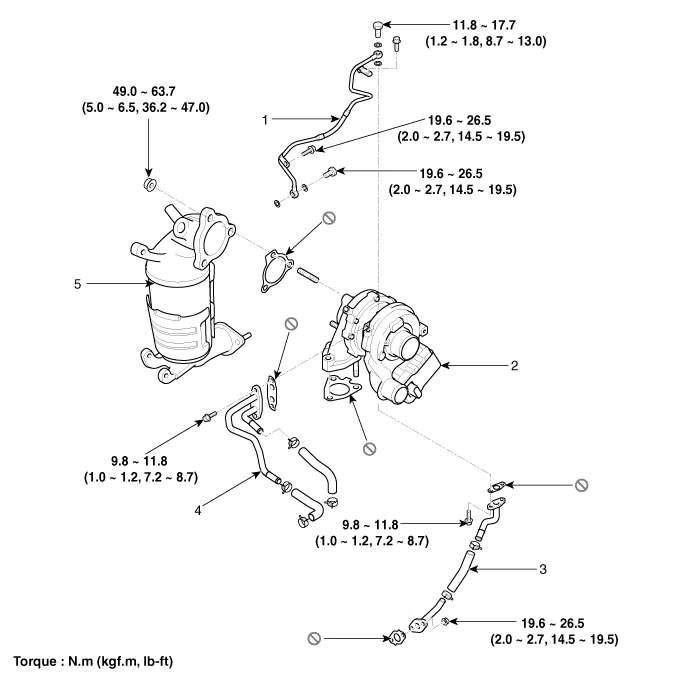

[Euro 5]

1. Oil feed pipe

2. Turbocharger assembly

3. Oil drain pipe & hose

4. Water pipe & hose

5. DPF converter assembly

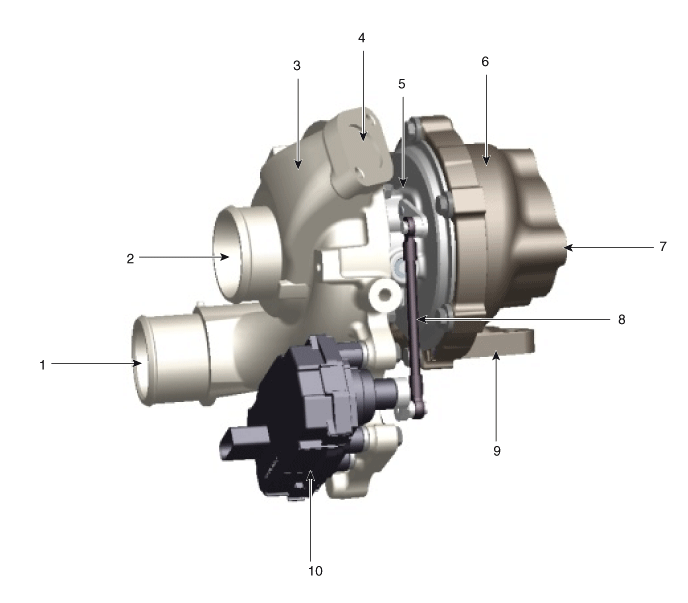

1. Compressor outlet

2. Compressor inlet

3. Compressor housing

4. EGR inlet

5. Center housing

6. Turbine housing

7. Turbine outlet

8. Actuator rod

9. Turbine inlet

10. Electric VGT control actuator

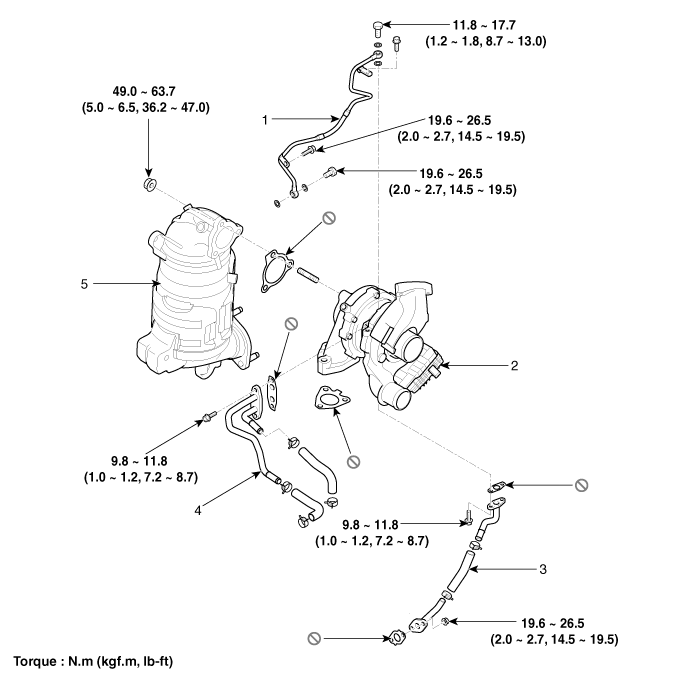

[Euro 2/3/4]

1. Oil feed pipe

2. Turbocharger assembly

3. Oil drain pipe & hose

4. Water pipe & hose

5. WCC converter assembly

1. Turbine housing

2. Turbine inlet

3. Turbine outlet

4. Compressor housing

5. Compressor inlet

6. Compressor outlet

7. Center housing

8. Actuator

9. Actuator rod
