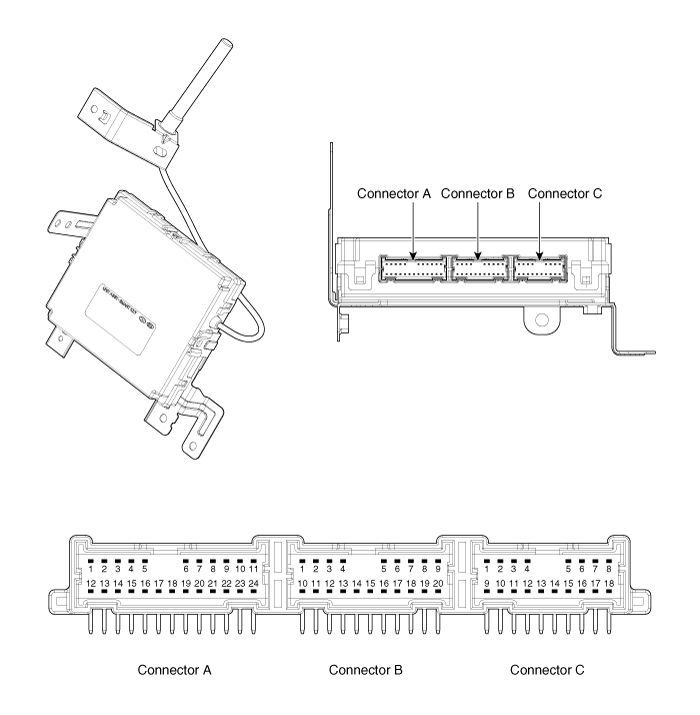

Component (1)
Connector Pin Information

No.

Connector A (24 pins)

No.

Connector B (20 pins)

No.

Connector C (18 pins)

1

VBAT CPU

1

Assistant side antenna ground

1

Immobilizer antenna ground

2

VBAT Load

2

Assistant side antenna power

2

Immobilizer antenna power

3

Ignition1

3

Driver side antenna ground

3

ESCL unlock

4

Ignition2 relay

4

Driver side antenna power

4

ESCL enable

5

Ignition1 relay

5

Wheel speed

5

SSB LED OFF

6

-

6

P position

6

SSB LED ON

7

ESCL COM

7

-

7

SSB LED ACC

8

EMS COM

8

C-CAN High

8

SSB illumination power

9

-

9

C-CAN Low

9

-

10

B-CAN High

10

Interior antenna ground

10

-

11

B-CAN Low

11

Interior antenna power

11

-

12

ACC

12

Bumper antenna ground

12

-

13

Ignition2 relay

13

Bumper antenna power

13

Stop lamp fuse

14

ACC relay

14

Trunk antenna ground

14

Brake switch

15

Starter relay

15

Trunk antenna power

15

-

16

Start feedback

16

-

16

Immobilizer indicator

17

ESCL battery

17

RPM

17

Exterior buzzer

18

-

18

-

18

SSB illumination ground

19

-

19

SSB switch2



20

Assist toggle button

20

SSB switch1

21

Driver toggle button



22

ESCL ground

23

Power ground2

24

Power ground1
